ตู้ซับวูฟเฟอร์แบบ ตู้ปิด, ตู้เปิด และตู้แบนด์พาส คืออะไร?

หลายคนลงทุนซื้อซับวูฟเฟอร์ดี ๆ แต่กลับไม่ได้เสียงที่ต้องการ! เพราะอาจจะมองข้ามสิ่งสำคัญอย่างดีไซน์ของตู้ซับไป หลายคนอาจจะยังไม่รู้ว่า การออกแบบตู้มีผลต่อเสียงมากกว่าที่คิด ในบทความนี้ SoundDD จะพาคุณเจาะลึกตู้ซับยอดนิยม 3 แบบ—ตู้ปิด ตู้เปิด และตู้แบนด์พาส ต่างกันอย่างไร และแบบไหนเหมาะกับคุณ คนรักเสียงเบสไม่ควรพลาด!!

สารบัญ

ตู้ซับ คืออะไร?
- ตู้ซับ ทำงานอย่างไร?
ตู้ซับแบบปิด คืออะไร?
ตู้ซับแบบเปิด คืออะไร?
ตู้ซับแบบแบนด์พาส คืออะไร?
ตารางเปรียบเทียบตู้ซับวูฟเฟอร์ 3 แบบ
สรุป

ตู้ซับ คืออะไร?

ตู้ซับในที่นี้หมายถึง กล่องหรือโครงสร้างที่ออกแบบมาเพื่อบรรจุดอกซับวูฟเฟอร์ โดยมีหน้าที่สำคัญมากกว่าการเป็นแค่ที่ยึดลำโพง เพราะตู้ซับคือส่วนสำคัญที่กำหนดบุคลิกเสียงเบส ไม่ใช่แค่กล่องใส่ลำโพง แต่เป็นระบบอะคูสติกที่ทำงานร่วมกับดอกซับเพื่อให้เสียงออกมามีพลังและแม่นยำตามที่ต้องการ

ตู้ซับ ทำงานอย่างไร?

ก่อนจะไปดูความแตกต่างของตู้ซับทั้ง 3 รูปแบบ เราจะขอพาทุกท่านไปดูหลักการทำงานของตู้ซับกันก่อนครับ ตู้ซับวูฟเฟอร์ทำงานโดยใช้หลักการอะคูสติกเพื่อควบคุมการเคลื่อนที่ของดอกลำโพงและจัดการคลื่นเสียงที่เกิดขึ้นจากด้านหน้าและด้านหลังไดอะแฟรม

เมื่อไดอะแฟรมของดอกซับเคลื่อนที่ มันจะสร้างคลื่นเสียงทั้งด้านหน้าและด้านหลัง หากปล่อยคลื่นด้านหลังออกมาโดยไม่มีการควบคุม จะเกิดการหักล้างกัน (Phase Cancellation) ทำให้เสียงเบสหายไป
สร้างแรงดันอากาศภายในตู้ โดยตู้ซับทำหน้าที่เป็นห้องอะคูสติกที่ควบคุมแรงดันอากาศภายใน เพื่อกำหนดการเคลื่อนที่ของไดอะแฟรมและลักษณะเสียงที่ออกมา แรงดันนี้จะช่วยหน่วงหรือเสริมการเคลื่อนที่ของดอกลำโพง ทำให้เสียงเบสมีความสมดุล
ปรับสมดุลความถี่และประสิทธิภาพ ซึ่งการออกแบบตู้จะส่งผลหลักๆ ดังนี้
– ความถี่ต่ำสุดที่ซับทำได้ (Low-End Extension)
– ความแม่นยำของเสียง (Accuracy)
– ความดัง (SPL – Sound Pressure Level)

ภาพจาก QSC

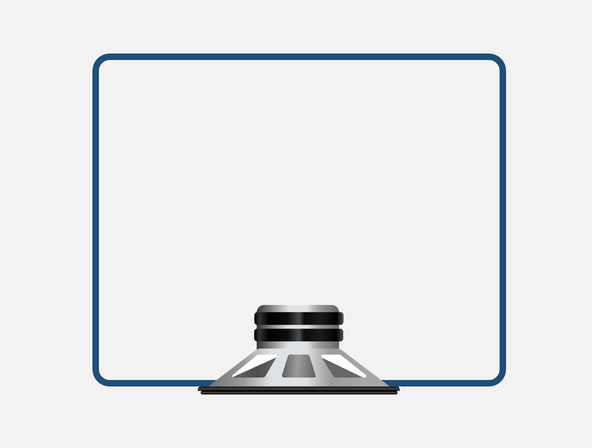

ตู้ซับแบบปิด (Closed-box / Sealed Enclosure) คืออะไร?

ตู้ซับแบบปิด หรือที่เรียกว่า Acoustic Suspension เป็นตู้ที่ปิดสนิท ไม่มีช่องระบายอากาศ (Port) ทำให้เสียงที่ออกมาจากด้านหลังของไดรเวอร์ไม่ไปรบกวนหรือหักล้างกับเสียงด้านหน้า การออกแบบนี้มักมีขนาดกะทัดรัดและสร้างได้ง่ายเพราะไม่มีช่องระบายอากาศ ตู้ซับวูฟเฟอร์แบบปิดประกอบด้วย 3 ส่วนหลัก คือ แอมพลิไฟเออร์ (Amplifier), ตู้ (Enclosure) และ ไดรเวอร์ (Driver) ซึ่งเป็นตัวสร้างเสียงทั้งหมดของระบบ

การทำงานของตู้ปิด

เวลาที่ดอกลำโพงขยับเข้า-ออก อากาศที่ถูกขังในตู้จะโดนบีบอัดสลับกับคลายตัว ทำให้เกิด ‘แรงดัน’ คอยต้านอยู่ที่ด้านหลังดอกลำโพง ดังนั้น ถ้าอยากจะขับให้เสียงดังสู้กับตู้แบบมีรูระบายลมได้ เราเลยจำเป็นต้องใช้แอมป์ที่มีกำลังขับสูงกว่าเพื่อไปเอาชนะแรงต้านนี้ แต่ถึงจะต้องอัดไฟเพิ่ม มันก็มีข้อดีมากๆ ครับ เพราะเจ้าแรงดันอากาศที่ว่านี้ จะช่วยควบคุมให้หน้าดอกลำโพงขยับตัวได้ไวและแม่นยำสุดๆ ผลที่ได้คือเสียงเบสที่กระชับ ฉับไว และคมชัดครับ

ลักษณะเสียงของตู้ปิด

มีการตอบสนองความถี่ที่เรียบ ทำให้เสียงเบสฟังดู “แน่น”
การลดทอนเสียงที่ต่ำสุดเมื่อเทียบกับตู้แบบอื่น
มีการหมุนเฟสน้อย (phase rotation) และการสั่นค้าง (ringing) ในโดเมนเวลาลดลง ทำให้เสียงทรานเชียนต์ (เสียงกระแทกหรือเสียงสั้นๆ) ชัดเจนและเที่ยงตรง

ข้อดี

ออกแบบง่าย ประหยัดพื้นที่
เสียงเบสแน่น ตอบสนองเร็ว
รองรับกำลังขยายได้ดี
ไม่มีเสียงรบกวนจากช่องระบาย (port noise)

ข้อจำกัด

ต้องใช้แอมป์ที่มีกำลังมากขึ้นเพื่อเอาชนะแรงดันภายในตู้
เสียงเบสต่ำมากๆ (ต่ำกว่าความถี่เรโซแนนซ์) อาจไม่ชัด

ตู้ซับแบบปิด เหมาะกับงานแบบไหน?

เหมาะสำหรับ ฟังเพลงที่ต้องการความเที่ยงตรงของเสียง เช่น เพลงแจ๊ส, คลาสสิก หรือเพลงที่มีเสียงเครื่องดนตรีชัดเจน เพราะตู้ปิดให้เสียงเบสที่กระชับ หรือพื้นที่จำกัดเพราะมีขนาดเล็ก และไม่เหมาะสำหรับงานที่ต้องการเสียงเบสลึกมากๆ และดังมากๆ เช่น ระบบโฮมเธียเตอร์ที่ต้องการเสียงระเบิดหนักๆ หรือการใช้งานกลางแจ้ง เพราะตู้ปิดให้เสียงต่ำสุดไม่ลึกเท่าตู้แบบมีช่องระบาย และต้องใช้แอมป์แรงขึ้น

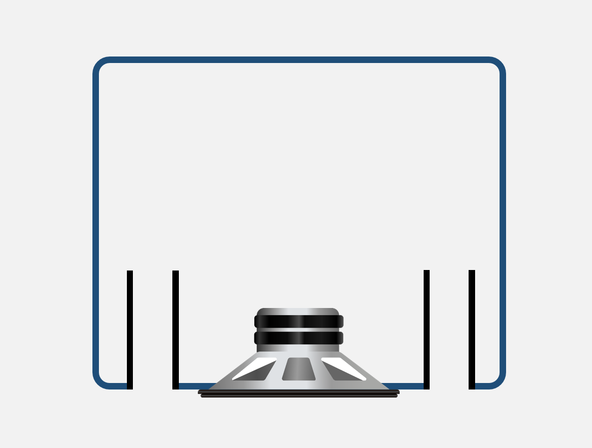

ตู้ซับแบบเปิด (Bass Reflex / Ported Box) คืออะไร?

ตู้ลำโพงแบบ ‘ตู้เปิด’ (หรือที่เรียกกันว่า Bass Reflex / Ported Box) จะถูกออกแบบให้มี ช่องระบาย (Port) อย่างน้อยหนึ่งช่อง เพื่อช่วยถ่ายเทแรงดันอากาศระหว่างภายในและภายนอกตู้ เมื่อ ไดอะแฟรม ขยับถอยหลังเข้าไปในตู้ จะเกิดการอัดอากาศทำให้แรงดันภายในสูงขึ้น และมวลอากาศนี้จะถูกระบายผ่านทางพอร์ต ทำให้เกิดการ‘เรโซแนนซ์’ (Resonance) หรือการสั่นพ้องที่ความถี่เฉพาะตามที่จูนช่องระบายเอาไว้ ช่องระบายจะช่วยเสริมประสิทธิภาพ (Output) ในย่านความถี่นั้นๆ ด้วยการเพิ่มปริมาณการเคลื่อนที่ของ มวลอากาศ ส่งผลให้การตอบสนองความถี่ต่ำลงได้ ‘ลึก’ ยิ่งขึ้น (Low-frequency extension) และได้ระดับความดัง (SPL) ที่สูงขึ้นครับ

ช่องระบาย (port) นั้นจะถูกปรับจูนให้ทำงานดีที่ความถี่หนึ่ง (เรียกว่า tuning frequency) ที่จุดนี้เสียงจะดังมาก เพราะช่องช่วยขยายเสียง แต่ถ้าความถี่ต่ำกว่าจุดนี้มากๆ ช่องจะไม่ช่วยแล้ว และลำโพงก็ไม่มีแรงดันอากาศคอยรองรับ ทำให้เสียงลดลงเร็วมาก

ตู้ปิด (Sealed): เสียงเบสจะค่อยๆ ลดลงเมื่อความถี่ต่ำลง อัตราการลดคือ 12 dB ต่อ octave (ค่อยๆ เบาลง)
ตู้มีช่องระบาย (Ported): เสียงจะลดลงเร็วกว่า คือ 24 dB ต่อ octave (หายวูบไปเร็วกว่า)

ดังนั้น ถ้าคุณเล่นเสียงต่ำกว่าจุดจูนมากๆ ในตู้มีช่องระบาย เสียงจะหายไปเร็ว และถ้าไม่มีฟิลเตอร์ป้องกัน ลำโพงอาจเสียหายเพราะกรวยเคลื่อนที่มากเกินไป นอกจากนี้ ตู้เปิดยังช่วยประหยัดกำลังแอมป์ได้เยอะ เพราะมีประสิทธิภาพสูงกว่าตู้ปิดอยู่ประมาณ 3 dB ซึ่งตามทฤษฎีแล้ว การจะเพิ่มความดังให้ได้ 3 dB ด้วยแอมป์อย่างเดียว เราต้องอัด กำลังวัตต์เพิ่มถึง 2 เท่า

ข้อดี

ระดับความดังสูง (High SPL)
เสียงเบสลึกและทรงพลัง
ประสิทธิภาพสูง ใช้กำลังขยายน้อยกว่าตู้ปิด

ข้อจำกัด

เสียงเบสอาจไม่แม่นยำ (บางครั้งฟังดู “บวม”) หากออกแบบไม่ดี
ช่องระบายอาจเกิดเสียงรบกวน (chuffing noise) ถ้าออกแบบไม่เหมาะสม เช่น พื้นที่หน้าตัดเล็กเกินไป หรือขอบช่องไม่บานออก
ต้องใช้ตู้ขนาดใหญ่ขึ้นเพื่อรองรับช่องระบาย

ตู้ซับแบบเปิด เหมาะกับงานแบบไหน?

ตู้ซับวูฟเฟอร์แบบ เปิด (Vented/Ported) เหมาะกับงานที่ต้องการ เสียงเบสลึกและดังมาก รวมถึงประสิทธิภาพสูง โดยใช้กำลังขยายจากแอมป์น้อยกว่าตู้ปิด เพื่อให้ได้ SPL เท่ากัน ตัวอย่างการใช้งานที่เหมาะคือโฮมเธียเตอร์ ที่ต้องการเสียงเบสหนักๆ สำหรับเอฟเฟกต์ภาพยนตร์ งานดีเจ, ปาร์ตี้, ระบบเสียงกลางแจ้ง (PA), คอนเสิร์ตหรืออีเวนต์ใหญ่

ตู้ซับแบบแบนด์พาส (Band-Pass Enclosure) คืออะไร?

ตู้ซับแบบแบนด์พาส เป็นตู้ซับพิเศษ มีห้องแยกสองห้อง ห้องแรก (Primary Chamber) ซึ่งอาจเป็นแบบตู้ปิดหรือแบบเปิด (มีช่องระบาย) และไดรเวอร์ซับวูฟเฟอร์จะถูกตัดตั้งไว้ห้องที่สอง (Secondary Chamber) โดยการติดตั้งแบบนี้จะทำให้เกิด เอฟเฟกต์ที่เรียกว่า “Band-Pass” ซึ่งส่งผลต่อการตอบสนองของซับวูฟเฟอร์

โดยปกติแล้ว ตู้ซับแบบ แบนด์พาส (Bandpass) จะโดดเด่นเรื่องประสิทธิภาพที่สูงมากสามารถรีดเสียงเบสที่ลึกและหนักแน่นได้ดี (แม้จะทำได้ในช่วงความถี่ที่จำกัด) ถึงแม้การออกแบบและ ‘จูนตู้’ จะทำได้ยากและต้องละเอียดอ่อนมากๆ แต่สิ่งที่ได้กลับมาคือความดัง (SPL) ที่พุ่งสูงขึ้นได้ถึง 8 dB เลย ซึ่งแรงดันลมที่หมุนเวียนอยู่ในห้องตู้ทั้งสองฝั่งนี้ จะช่วยทำหน้าที่เหมือนโช้คอัพ คอยควบคุมระยะการขยับตัวของกรวยลำโพง (Excursion) ไม่ให้แกว่งตัวมากเกินไป

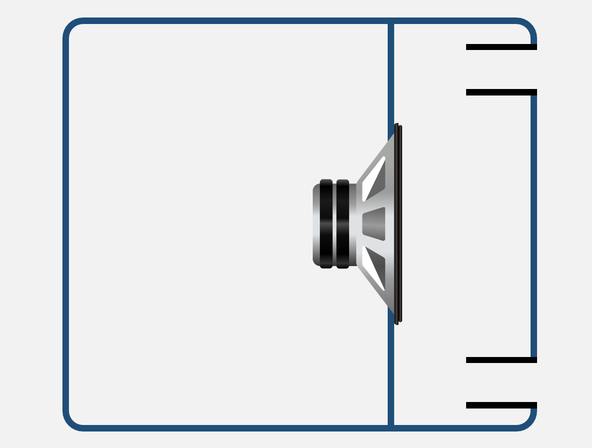

การออกแบบตู้แบนด์พาสแบบช่องระบายเดี่ยว (Single-Vented Band-Pass Design) ตู้แบนด์พาสแบบช่องระบายเดี่ยวมีไดรเวอร์ติดตั้งอยู่ในห้องปิด (Closed-Box Chamber) โดยยิงเสียงเข้าไปในห้องที่มีช่องระบาย (Vented Chamber) ซึ่งทำงานคล้ายกับ 4th-order electrical band-pass filter วงจรกรองความถี่ ที่มีหน้าที่คัดแยกเฉพาะย่านความถี่ที่เราต้องการให้ผ่านไปได้ โดยมีจุดเด่นอยู่ที่ “ความเฉียบคม” ในการตัดเสียงส่วนเกิน

ในกรณีนี้ คลื่นเสียงที่ออกจากด้านหลังของกรวยไดรเวอร์จะถูกกักไว้ในห้องปิด ส่วนคลื่นเสียงจากด้านหน้าของกรวยจะถูกส่งเข้าสู่ห้องที่มีช่องระบาย ทำให้เกิดการปรับเปลี่ยนความถี่เรโซแนนซ์ของไดรเวอร์ ห้องปิดจะมีการลดทอนความถี่ต่ำ (Low-Frequency Roll-Off) ที่อัตรา 12 dB/octave ตามปกติ ส่วนห้องที่มีช่องระบายจะสร้างการลดทอนความถี่สูง (High-Frequency Roll-Off) ที่อัตรา 12 dB/octave เช่นกัน ชื่อ “Band-Pass” มาจากผลรวมของการจำกัดย่านความถี่ (Band-Limiting Effect) ที่เกิดจากการลดทอนทั้งสองด้านนี้

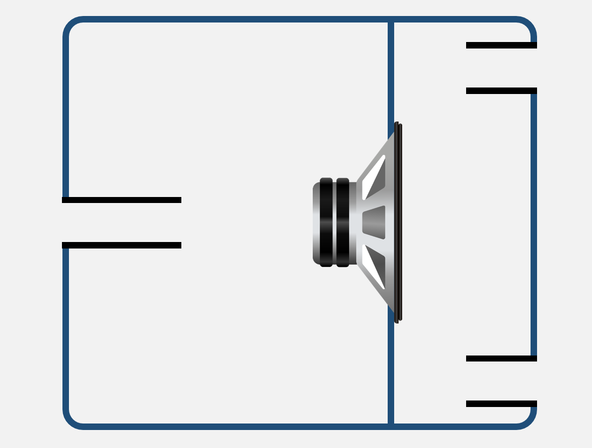

ตู้แบนด์พาสแบบช่องระบายคู่ (Dual-Vented Band-Pass Design)

สำหรับตู้แบนด์พาสแบบช่องระบายคู่’ (Dual-Vented) นั้น จะต่างจากแบบช่องระบายเดี่ยวตรงที่ ห้องที่ใส่ดอกลำโพง ก็จะถูกเจาะช่องระบายเหมือนกัน (สรุปคือมีช่องระบายทั้งสองห้อง) ผลลัพธ์ที่ได้คือจะทำงานตอบสนองเหมือน วงจรกรองความถี่ระดับ 6th-order คือการตอบสนองที่ ‘ตัดหัวตัดท้าย’ เสียงส่วนเกินออกไปอย่างรวดเร็วที่สุด เพื่อรีดเอาพลังงานในย่านเสียงเบสตรงกลางออกมาให้ได้ ‘ดังและแรง’ ที่สุดเท่าที่จะทำได้ ตู้ประเภทนี้มีข้อดีและข้อเสียเหมือนกับตู้แบบมีช่องระบาย เช่น การลดทอนความถี่ต่ำที่อัตรา 24 dB/octave แต่มีประสิทธิภาพสูงกว่าเพราะโครงสร้างแบบแบนด์พาส

ข้อดี

การออกแบบมีประสิทธิภาพสูง ให้เสียงเบสลึกและทรงพลัง
การเคลื่อนที่ของกรวยลำโพงน้อย ทำให้ความเพี้ยนต่ำ
มีความทนทานสูง
สามารถเลือกได้ว่าห้องแรกจะเป็นแบบตู้ปิดหรือแบบมีช่องระบาย

ข้อจำกัด

มีแรงต้านการเคลื่อนที่ของกรวยสูง
การออกแบบซับซ้อน ต้องใช้ความรู้ขั้นสูงในการปรับจูนให้ถูกต้อง
ขนาดตู้ค่อนข้างใหญ่ ทำให้เคลื่อนย้ายและจัดเก็บยาก

ตู้แบนด์พาส (Band-Pass)เหมาะกับงานแบบไหน?

ตู้ซับวูฟเฟอร์แบบ แบนด์พาส (Band-Pass) เหมาะกับงานที่ต้องการ เสียงเบสหนักมากในย่านความถี่จำกัด และ SPL สูงสุด โดยเฉพาะในสถานการณ์ที่ต้องการพลังเสียงมากกว่าความเที่ยงตรงของเสียง เช่น งานคอนเสิร์ตและระบบเสียง PA ขนาดใหญ่ งานกลางแจ้งหรืออีเวนต์ใหญ่ ดีเจและคลับ งานที่ต้องการป้องกันไดรเวอร์จากการกระแทก

ตารางเปรียบเทียบตู้ซับวูฟเฟอร์ 3 แบบ

ลักษณะ/คุณสมบัติ	ตู้ปิด (Sealed)	ตู้มีช่องระบาย (Vented/Ported)	ตู้แบนด์พาส (Band-Pass)
โครงสร้าง	ห้องเดียว ปิดสนิท ไม่มีช่องระบาย	ห้องเดียว มีช่องระบาย (port)	2 ห้อง (ห้องแรกปิดหรือเปิด + ห้องออกเสียง)
ลักษณะเสียง	เบสกระชับ ตอบสนองเร็ว แม่นยำ	เบสดังและลึก แต่บางครั้งอาจฟังดูบวม	เบสลึกมาก ภายในย่านจำกัด SPL สูง
อัตราลดทอนความถี่ต่ำ	12 dB/octave (ค่อยๆ ลด)	24 dB/octave (ลดเร็ว)	ขึ้นอยู่กับลำดับการออกแบบ (4th หรือ 6th order)
ประสิทธิภาพ (SPL)	ต่ำกว่า ต้องใช้แอมป์แรงขึ้น	สูงกว่า ประหยัดกำลัง 3 dB	สูงสุด เพิ่ม SPL ได้ถึง +8 dB
การควบคุมกรวยลำโพง	กรวยเคลื่อนน้อย เบสแม่นยำ	กรวยเคลื่อนมาก ต้องใช้ฟิลเตอร์กันเสียงต่ำ	กรวยเคลื่อนน้อยมาก ความเพี้ยนต่ำ
ความซับซ้อนในการออกแบบ	ง่ายที่สุด	ปรับจูนช่องระบาย ต้องออกแบบละเอียด	ซับซ้อนที่สุด ต้องปรับจูนแม่นยำ
ขนาดตู้	กะทัดรัด	ใหญ่ขึ้นเพื่อรองรับช่อง	ใหญ่และเทอะทะที่สุด เนื่องจากมี 2 ห้อง
ข้อดีเด่น	เบสกระชับ ไม่มีเสียงลมจากช่อง	เบสดัง ประสิทธิภาพดี	SPL สูง เบสหนัก ควบคุมเสียงดีเยี่ยม
ข้อจำกัด	ต้องใช้แอมป์แรง เสียงต่ำสุดไม่ลึกมาก	ออกแบบยาก อาจมีเสียงลม ต้องใช้ตู้ใหญ่	ซับซ้อนมาก ขนาดใหญ่ เคลื่อนย้ายยาก

สรุป

ตู้ปิด ตู้เปิด และตู้แบนด์พาส ต่างก็มีข้อดีและข้อจำกัดที่ทำให้เหมาะกับการใช้งานที่แตกต่างกัน เช่น ตู้ซับวูฟเฟอร์แบบปิดให้เสียงเบสที่ “กระชับ” ซึ่งเหมาะสำหรับการฟังในระดับเสียงไม่สูงมาก เช่น ระบบเสียงในบ้านหรือโฮมเธียเตอร์ แต่ตู้ปิดอาจขาดประสิทธิภาพที่ดีพอสำหรับงานที่ต้องการความดังมาก เช่น ดีเจหรือระบบเสียง PA ขนาดใหญ่

การออกแบบทั้งสามแบบนี้ไม่ได้พบเฉพาะในซับวูฟเฟอร์เท่านั้น แต่ยังใช้ในส่วนความถี่ต่ำของลำโพงแบบฟูลเรนจ์ด้วย เวลาเลือกซับวูฟเฟอร์ นั้นควรพิจารณาระหว่าง คุณภาพเสียง (เช่น ความดังสูงสุด SPL และความเที่ยงตรงของเสียง) กับ การใช้งานจริง (เช่น ขนาดและความทนทาน) ไม่มีซับวูฟเฟอร์ตัวไหนที่ทำได้ครบทุกอย่างในตัวเดียว แต่ถ้าคุณรู้ข้อดีข้อจำกัดของแต่ละแบบ ก็จะเลือกได้เหมาะกับงานของคุณมากขึ้นครับ

ขอบคุณข้อมูลจาก QSC
