TOA TS-770 CENTRAL UNIT
TOA TS-770 เครื่องจ่ายกระแสไฟฟ้าพร้อมชุดควบคุม สำหรับชุดประชุมอนาล๊อก TS-771 / TS-772 TOA TS-770 CENTRAL UNIT ยี่ห้อ TOA

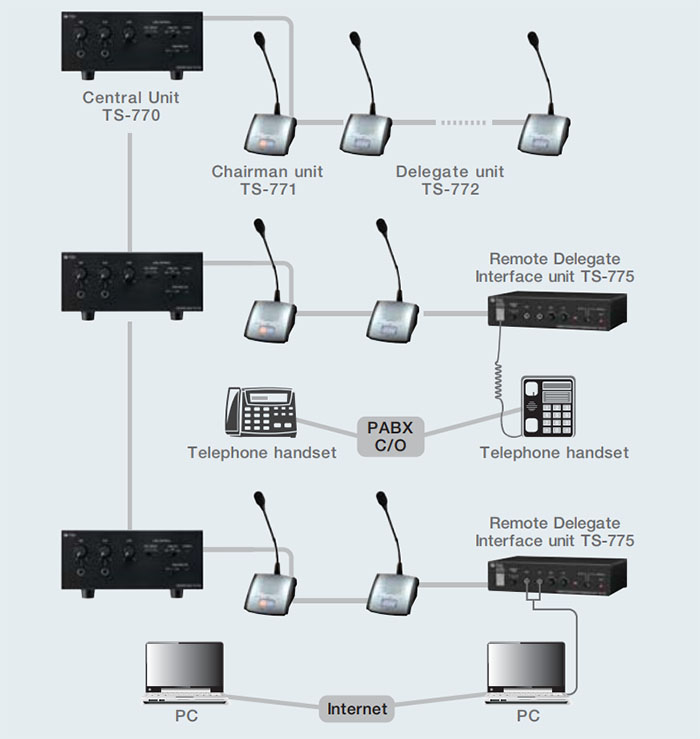

The TS-770 is a Central unit for TOA Conference system, of which compact design makes it easy to install and store. Use of its line connection terminals permits connections to the conference units of TS-771, TS-772, and TS-775, making up a conference system. Up to 3 Central units can be connected.
FEATURE
- มีสวิทซ์เลือกเพื่อกำหนดจำนวนของชุดผู้ร่วมประชุมที่ใช้งานพร้อมกันได้ OFF, 1, 3 หรือ 6 และไมโครโฟนจะปิดเองอัตโนมัติ หากไม่มีการพูดภายใน 20 วินาที หรือ 40 วินาที (เลือกสวิทซ์ได้)
- มีปุ่มปรับควบคุมระดับความดังของเสียงในระบบ
- ช่องสำหรับต่อแยกไปยังไมโครโฟนชุดประชุมได้ 2 ทาง โดยต่อได้ทางละ 35 ชุดรวม 2 ทาง จะได้ 70 ชุด และเพิ่มได้ถึง 210 ชุด โดยเพิ่มเครื่องจ่ายกระแสไฟฟ้า
- การทดสอบการทำงานมีสวิทซ์สำหรับตรวจสอบการติดตั้งของระบบ (Test Switch)
- มีช่องสำหรับต่อไมโครโฟนภายนอก และสามารถปรับระดับความดังได้
- มีช่องสำหรับต่อเข้า-ออก กับระบบเสียงภายนอก และสามารถปรับระดับความดังได้
- มีช่องสำหรับต่อเข้า-ออก กับอุปกรณ์ปรับแต่งเสียง (Equalizer) จากภายนอกได้
- สามารถประชุมทางไกลผ่านทางโทรศัพท์ หรือทางคอมพิวเตอร์ (PC) ได้ โดยเพิ่มอุปกรณ์ต่อพ่วง (Interface)
- ใช้ไฟ AC 220V, 50/60 Hz.
SPECIFICATION
| Power Source | 120 V AC, 50/60 Hz |
|---|---|
| Power Consumption | Max. 60 W |
| Rated Output | 35 V DC, 650 mA × 2 |
| Input | MIC: -60 dB*, 600 Ω, unbalanced, phone jack AUX: -20 dB*, 10 kΩ, unbalanced, phone jack |
| Output | Recording: -20 dB*, 10 kΩ, unbalanced, phone jack, pin jack × 2 |
| Equalizer Insertion Input Terminal | Input: -20 dB*, 10 kΩ, pin jack Output: -20 dB*, 10 kΩ, pin jack |
| Expansion Input and Output Terminal | Input: -20 dB*, 10 kΩ, pin jack × 2 Output: -20 dB*, 10 kΩ, pin jack × 2 Control: 10 kΩ or more, voltage output, pin jack × 2 |
| Control | Priority speech chime: Operation of TS-771’s priority button activates a single-tone chime Speaker restriction: Number of simultaneously-usable TS-772s and TS-775s can be set to 1, 3, or 6 Automatic Mic-off: Function OFF/20 s/40 s (selectable) |
| Number of Connectable Conference Units | 70 (Max. 35 units per line), Max 210 (when 3 expansion amplifiers) |
| Operating Temperature | 0℃ to +40℃ (32゜F to 104゜F) |
| Operating Humidity | Under 90% RH (no condensation) |
| Finish | Panel: Aluminum, hairline, black Case: Pre-coated steel plate, black, 30% gloss |
| Dimensions | 210 (W) × 107.1 (H) × 316 (D) mm (8.27″ × 4.22″ × 12.44″) |
| Weight | 4 kg (8.82 lb) |
| Accessory | Power cord (2 m (6.56 ft)) …1 |
| Option | Extension cord: YR-770-2M, YR-770-10M |
