แนะนำการเชื่อมต่อใช้งาน MIDAS DDA DM12 มิกเซอร์อนาล็อก ขนาด 12 ชาแนล

แนะนำการเชื่อมต่อใช้งาน MIDAS DDA DM12 Mixer Live and Studio มิกเซอร์ 12 CH ฉบับภาษาไทย เข้าใจง่ายๆ

• MIDAS DDA DM12 มิกเซอร์ อนาล็อก 12 ชาแนล ฿12,000 (รวม VAT 7% แล้ว)

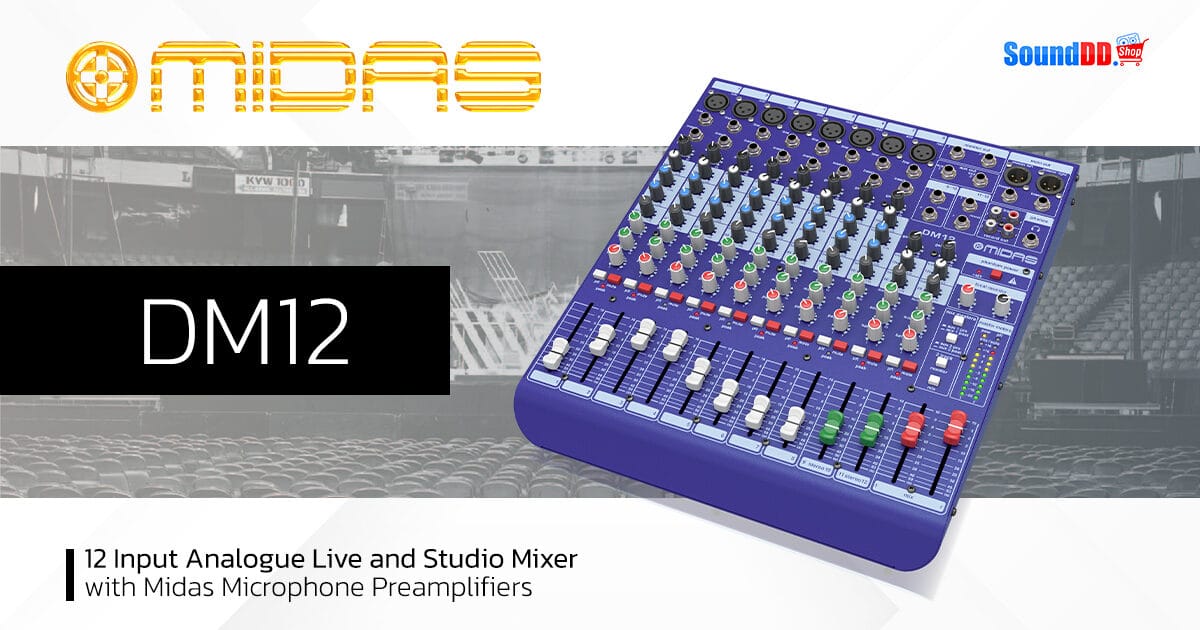

MIDAS DDA DM12

MIDAS ถือกำเนิดขึ้นในช่วงปี 70’s ผลิตมิกเซอร์มาเนิ่นนาน มีรุ่นที่สร้างชื่อเสียงมามากมาย เช่น Heritage 1000, Heritage 2000, Heritage 3000, Heritage 4000 หรือจะเป็นดิจิตอลมิกเซอร์รุ่นเรือธงอย่าง XLS ซึ่งได้รับรางวัลมามากมายเกี่ยวกับปรีแอมป์ที่มีคุณภาพสูง และวันนี้สเปคสูงๆ ต่างๆ ได้ถ่ายทอดมายังมิกเซอร์รุ่นเล็กอย่าง DM Series กับ MIDAS DDA DM12 ที่เป็นมิกเซอร์อนาล็อกขนาดเล็ก 12 ชาแนล จัดอยู่ใน Series เล็กสุดของ MIDAS มี 8 ช่อง Input ที่มีปรีไมค์เกรดสตูดิโอ เหมาะสำหรับงาน Live และงาน Studio

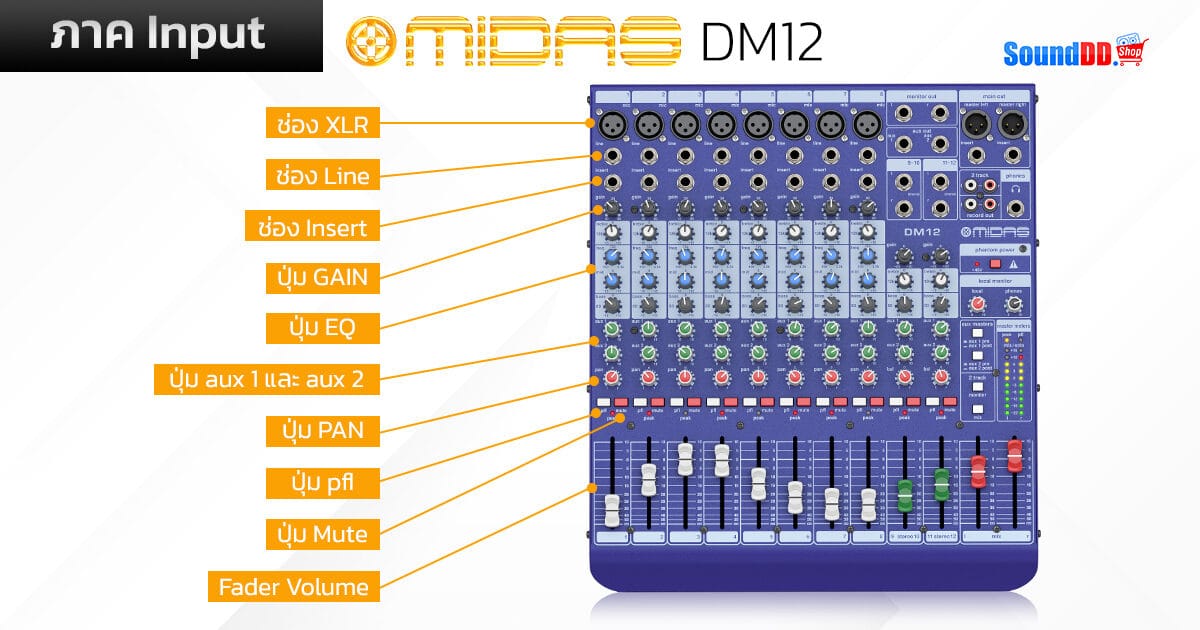

การใช้งานภาค Input

• ช่อง XLR เมื่อทุกท่านจะใช้งานมิกเซอร์รุ่นนี้ ใช้งานไมค์สาย หรือไมค์ไร้สาย มาเสียบ Input เข้า ขอแนะนำให้ใช้เป็นแจ็คแบบ XLR เพราะว่าความต้านทานจะแมตซ์กันมากกว่า ได้สัญญาณที่เต็มกว่า
• ช่อง Line นั้นถูกออกแบบมาให้ใช้งานกับเครื่องกำเนิดเสียงอื่นๆ เช่น เครื่องดนตรีต่างๆ, เครื่องเล่น MP3, เครื่องเล่นซีดี เป็นต้น
• ช่อง Insert เป็นช่องที่ In และ Out ในตัว แจ็คที่จะมาเสียบเข้าในส่วนนี้จะต้องเป็นแจ็คแบบ Stereo รองรับการใช้งานพวก EQ,  Processor, Multi-Effect ก็จะมาเสียบใช้งานในส่วนนี้ บนชาแนลที่เราต้องการ
• ปุ่ม GAIN ในภาค Input จะมีความสำคัญมากๆ มีหน้าที่ในการปรับความไวเสียงที่เข้ามา เช่น ใช้งานไมโครโฟน กดปุ่ม pfl แล้วเช็คสัญญาณเสียง ให้รักษาระดับสัญญาณไฟ pfl ให้ไม่เกิน 0-3 dB เพื่อให้สัญญาณเสียงไม่เกิดอาการแตกพร่า หรือเบาจนเกินไป
• ปุ่ม EQ มีหน้าที่ในการปรับโทนเสียง ซึ่ง MIDAS DDA DM12 มีให้ปรับ 3 โทน ทุ้ม กลาง แหลม ในส่วนของเสียงทุ้มทำงานที่ 80 Hz เสียงกลางทำงานตั้งแต่ 150 Hz- 3.5 kHz และเสียงแหลมทำงานอยู่ที่ 12 kHz ลด/บูสได้ถึง 15 dB สามารถใช้งานปรับลด/บูสขึ้นตามความเหมาะสมได้เลย
• ปุ่ม aux 1 และ aux 2 มีหน้าที่ส่งสัญญาณออกไปหาเครื่องบันทึกเสียง หรือเชื่อมต่อไปหาชุดขยายเสียง หรือลำโพงที่มีแอมป์ในตัว หรือลำโพงมอนิเตอร์ ซึ่งใช้งานโดยเสียบแจ็คเข้ากับช่อง aux Out และสามารถปรับเป็น Pre หรือเป็น Post ได้ ถ้าเป็น Pre เราจะสามารถปรับระดับความดังได้อิสระ แต่ถ้าเป็น Post ความดังต่างๆ จะขึ้นอยู่กับ Fader ด้วย
• ปุ่ม PAN มีหน้าที่ไว้จัดมิติของเสียง ซ้าย/ขวา
• ปุ่ม pfl ไว้กดใช้ในกรณีที่ต้องการตรวจเช็คสัญญาณผ่านช่องหูฟัง ก่อนที่จะส่งสัญญาณออกไปสู่ลำโพง
• ปุ่ม mute ปุ่มปิดเสียง หรือปุ่มมิวท์ เพื่อปิดสัญญาณชั่วคราว
• Fader Volume ทำหน้าที่ปรับเพิ่ม/ลด ระดับสัญญาณของแต่ละชาแนล

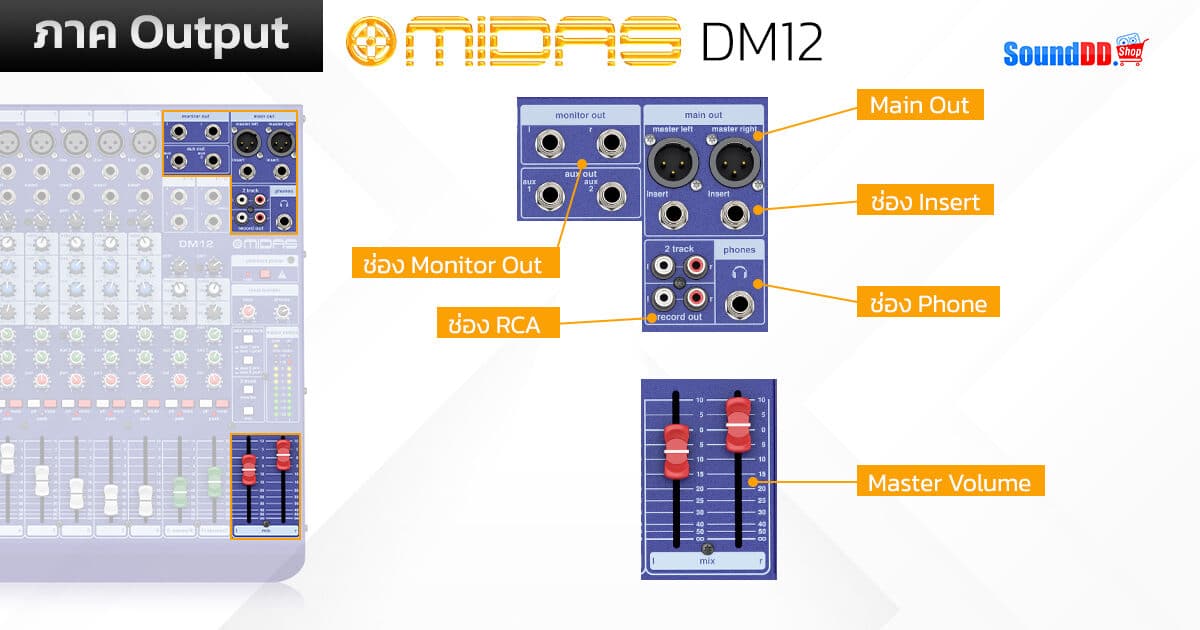

การใช้งานภาค Output

• Master Volume ควรปรับ Fader ไปให้อยู้ในระดับเลข 0 ทั้ง ซ้าย และขวา
• Main Out ซ้าย และขวา เพื่อเชื่อมต่อส่งสัญญาณไปหาพวก EQ DSP Processor แล้วต่อไปหาเครื่องขยายเสียง เพื่อขยายสัญญาณส่งไปสู่ลำโพงต่อไป
• ช่อง Insert สามารถที่จะนำอุปกรณ์เสียงต่างๆ มาปรับ ก็จะมีผลรวมกับทั้งหมดในระบบ
• ช่อง RCA ในรูปแบบของอนาล็อก มี 2 Track ให้เราสามารถนำสัญญาณออกไปบันทึกเสียงได้
• ช่อง Phone เสียบใช้งานหูฟัง เพื่อตรวจสอบคุณภาพเสียงได้
• Monitor Out เราสามารถนำสัญญาณส่งออกไปยังลำโพงมอนิเตอร์ได้ อีกยังมีในส่วนของ aux Out ด้วย มีทั้ง aux 1 และ aux 2 สามารถที่จะนำสัญญาณเสียงออกไปบันทึกเสียง หรือส่งออกไปยังลำโพงที่มีแอมป์ในตัวได้
