ในบทความนี้เพื่อนๆ จะได้รู้เกี่ยวกับ ประเภทสัญญาณเสียง ว่ามีทั้งหมดกี่แบบ MIC LEVEL, INSTRUMENT LEVEL, LINE LEVEL และ SPEAKER LEVEL แต่ละแบบแตกต่างกันยังไง?? และมีการใช้งานสัญญาณแต่ละแบบอย่างไร!? ถ้าพร้อมแล้ว ไปชมกันเลยครับ ~

ประเภทสัญญาณเสียง | AUDIO SIGNAL TYPE

SOUNDVISION DM-89 ไมโครโฟนคุณภาพสูง สำหรับร้องคาราโอเกะ ฿1,490 (รวม VAT 7% แล้ว)
DBX DriveRack PA2 Complete Loudspeaker Management System ฿21,900 (รวม VAT 7% แล้ว)
TURBOSOUND NuQ122 ตู้ลำโพง 12 นิ้ว 2 ทาง 1,600 วัตต์ ฿33,200 (รวม VAT 7% แล้ว)
SOUNDCRAFT NANO M08BT มิกเซอร์ อนาล็อก 8 ชาแนล ฿13,900 (รวม VAT 7% แล้ว)

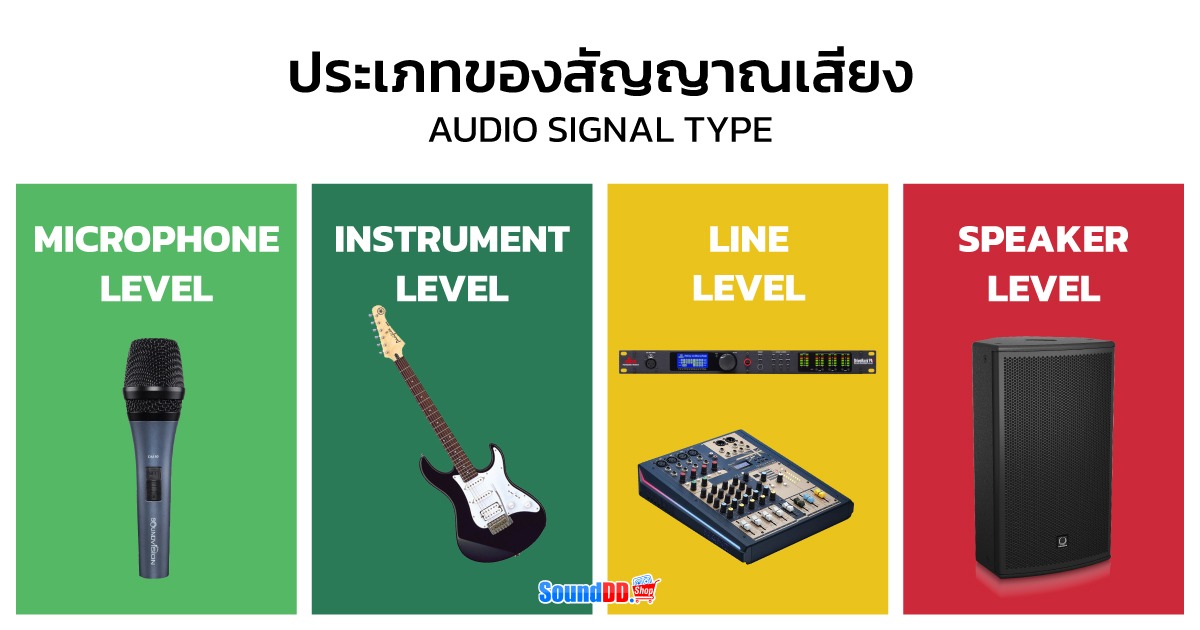

ประเภทสัญญาณเสียง | AUDIO SIGNAL TYPES

ก่อนอื่นก็ต้องอธิบายกันก่อนว่าสัญญาณเสียงในวงการเครื่องเสียงที่ทั่วโลกใช้งานกันในปัจจุบัน เราจะแบ่ง ประเภทของสัญญาณเสียงออกมาเป็น 4 แบบ ได้แก่ INSTRUMENT LEVEL, MIC LEVEL, LINE LEVEL และ SPEAKER LEVEL

แล้วทำไมถึงต้องมีการแยกสัญญาณแต่ละประเภท!? เหตุผลหลักๆ ในการแยกสัญญาณเสียงออกมาเป็นแต่ละประเภทเป็นเพราะสัญญาเสียงแต่ละแบบ มีความแรงของสัญญาณที่แตกต่างกัน และเพื่อให้อุปกรณ์ที่ใช้สัญญาณเสียงแต่ละแบบ มีมาตรฐานที่เหมือนกัน ซึ่งเป็นเหมือนมาตรฐานกลางที่ทำให้ อุปกรณ์เครื่องเสียงสามารถใช้งานร่วมกันได้ แม้จะมาจากคนละแบรนด์กันนั่นเองครับ ~

SOUNDVISION DM-89 ไมโครโฟนคุณภาพสูง สำหรับร้องคาราโอเกะ ฿1,490 (รวม VAT 7% แล้ว)

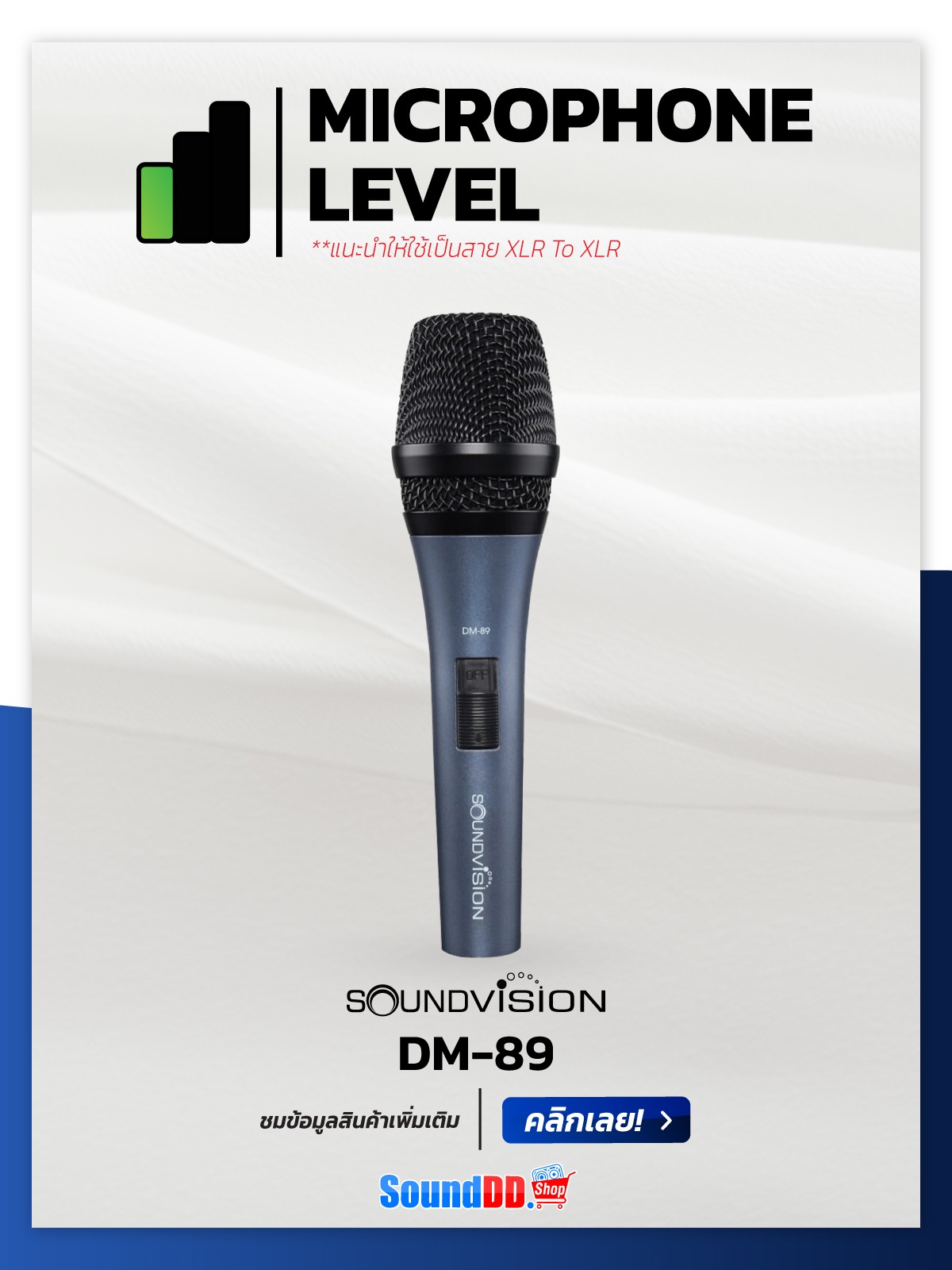

MIC LEVEL

คือ สัญญาณเสียงของ ไมโครโฟน ที่จะเป็นกระบวนการในการนำเข้าสัญญาณเสียงไมโครโฟนเข้าสู่ระบบเสียง โดยผมจะอธิบายการทำงานเบื้องต้นของไมโครโฟนก่อน เพื่อให้เพื่อนๆ เข้าใจการทำงานหลักๆ โดยการรับเสียงของไมโครโฟนจะเป็นการเปลี่ยนความดันในอากาศที่เกิดจากแหล่งกำเนิดเสียง ให้เปลี่ยนกลายเป็นกระแสไฟฟ้า โดยกระแสไฟฟ้าที่เกิดจากกระบวนการนี้ จะมีความแรงของสัญญาณที่อ่อนมากเกินกว่าที่จะนำไปใช้งานได้

หากต้องการจะนำไปใช้งานจึงต้องมีการเชื่อมต่อกับ ปรีแอมป์ เพื่อขยายสัญญาณจาก MIC LEVEL เพื่อที่จะทำการมิกซ์ และปรับแต่งสัญญาณเสียงในขั้นตอน Process ต่อไปนั่นเองครับ ~

เกร็ดความรู้ | Tips&Trick
ในปัจจุบันด้วยความที่เทคโนโลยีพัฒนาไปมาก ทางแบรนด์ผู้ผลิตมิกเซอร์ในตลาด จึงทำการเพิ่มปรีแอมป์เข้ามาในตัวมิกเซอร์เลย ช่วยให้เพื่อนๆ สามารถเชื่อมต่อสัญญาณจากไมโครโฟนตรงไปยังมิกเซอร์ โดยไม่จำเป็นต้องมีปรีแอมป์เสริมครับ

ART XDirect Professional Active Direct Box ไดเร็ก บอกซ์ กล่องปรับระดับสัญญาณเสียง ฿2,000 (รวม VAT 7% แล้ว)

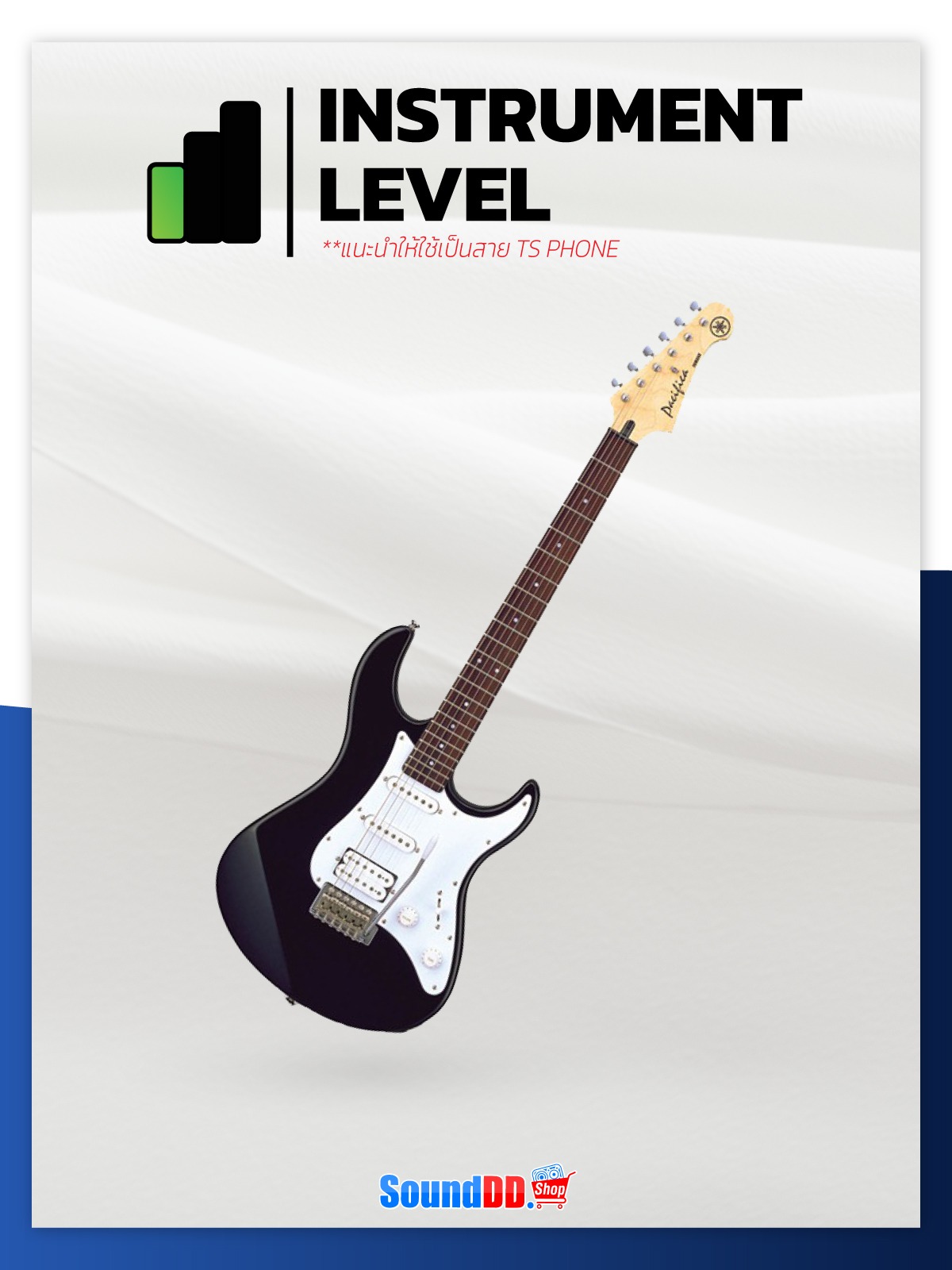

INSTRUMENT LEVEL

คือ สัญญาณเสียงของเครื่องดนตรี ที่จะเป็นกระบวนการในการนำเข้าสัญญาณเสียงเครื่องดนตรีเข้าสู่ระบบเสียง โดยหลักการทำงานของเครื่องดนตรีแบบกีต้าร์ จะมีการทำงานที่คล้ายคลึงกับไมโครโฟน โดยสัญญาณเสียงที่ได้จากกีต้าร์ จะเป็นการแปลงสัญญาณเสียงจากการสั่นของสายกีต้าร์ แล้วเปลี่ยนเป็นกระแสไฟฟ้า ซึ่งกระแสไฟฟ้าที่ได้จะมีความแรงของสัญญาณที่อ่อนมากๆ อ่อนกว่า สัญญาณจากไมโครโฟนด้วยซ้ำ

โดยการจะนำสัญญาณ INSTRUMENT LEVEL ไปใช้ เพื่อนๆ จำเป็นต้องทำการขยายสัญญาณเสียงที่ได้ เพื่อจะนำไปใช้งาน โดยอุปกรณ์ที่จะขยายเสียงของกีต้าร์ ก็ใช้งานได้ทั้ง ปรีแอมป์ และ DI Box นั่นเองครับ ~

เกร็ดความรู้ | Tips&Trick
ในปัจจุบันด้วยความที่เทคโนโลยีพัฒนาไปมาก ทางแบรนด์ผู้ผลิตมิกเซอร์ในตลาด จึงทำการเพิ่มปรีแอมป์เข้ามาในตัวมิกเซอร์เลย ช่วยให้เพื่อนๆ สามารถเชื่อมต่อสัญญาณจากกีต้าร์ตรงไปยังมิกเซอร์ โดยไม่จำเป็นต้องมีปรีแอมป์เสริมครับ

DBX DriveRack PA2 Complete Loudspeaker Management System ฿21,900 (รวม VAT 7% แล้ว)
SOUNDCRAFT NANO M08BT มิกเซอร์ อนาล็อก 8 ชาแนล ฿13,900 (รวม VAT 7% แล้ว)

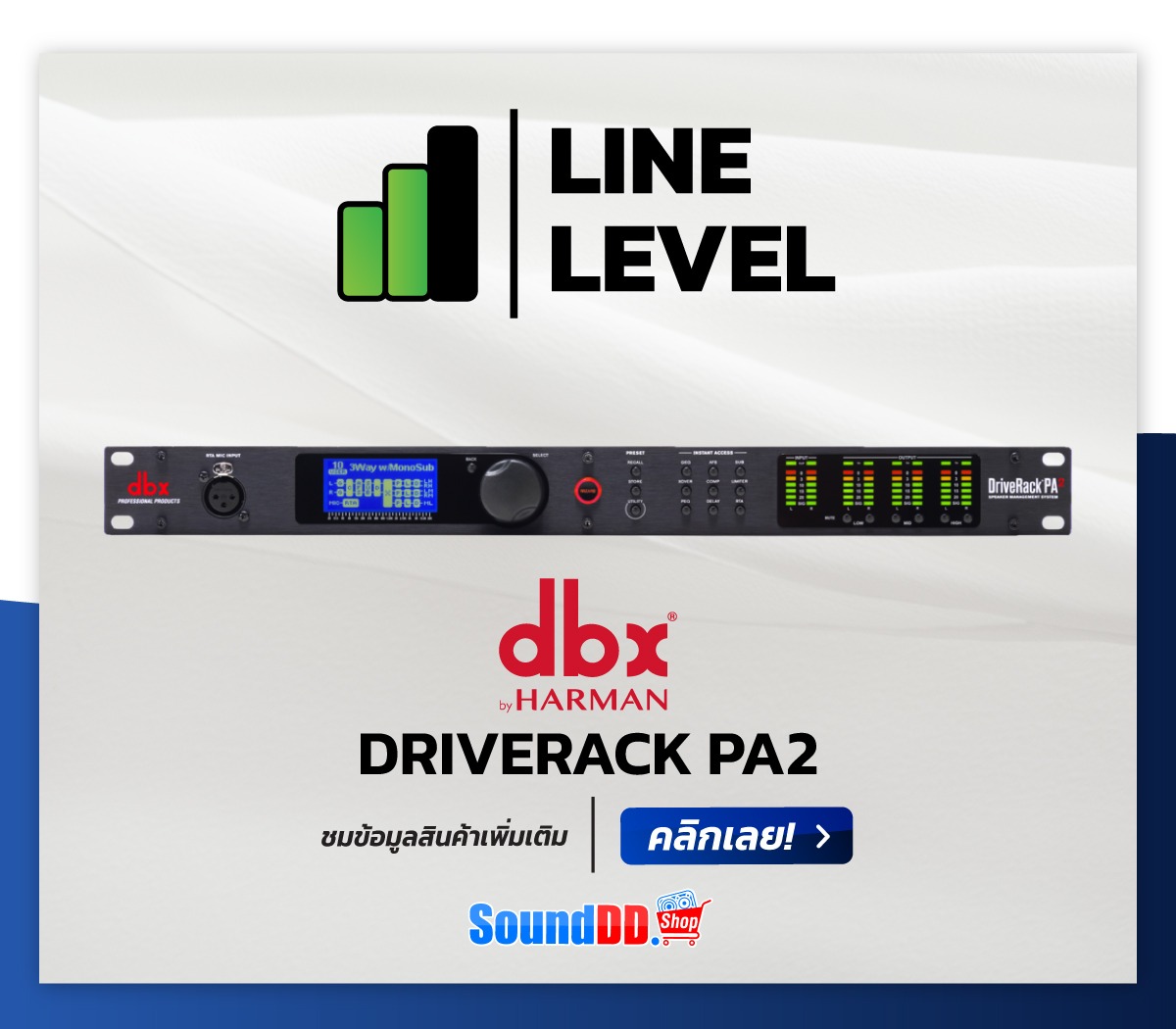

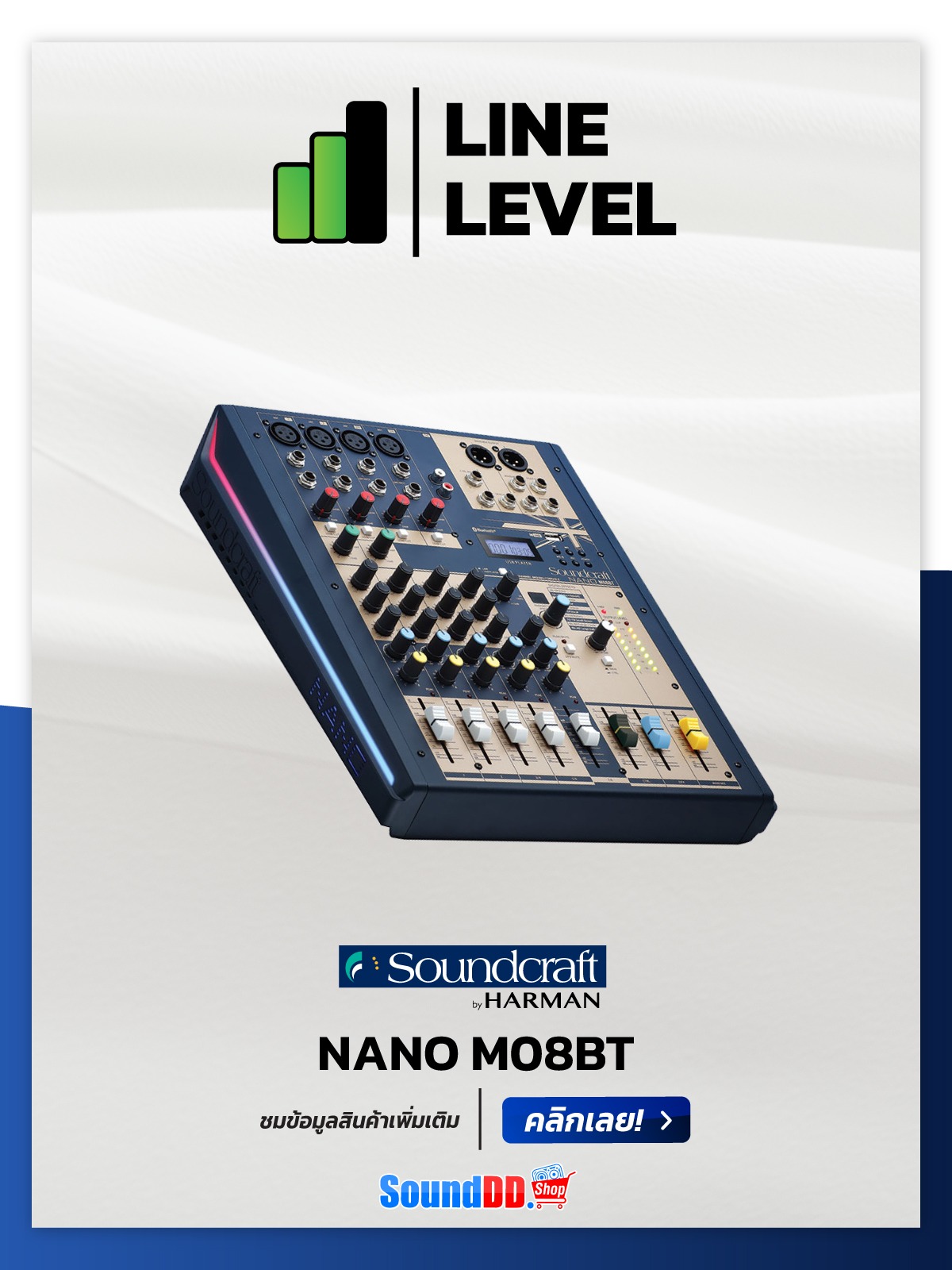

LINE LEVEL

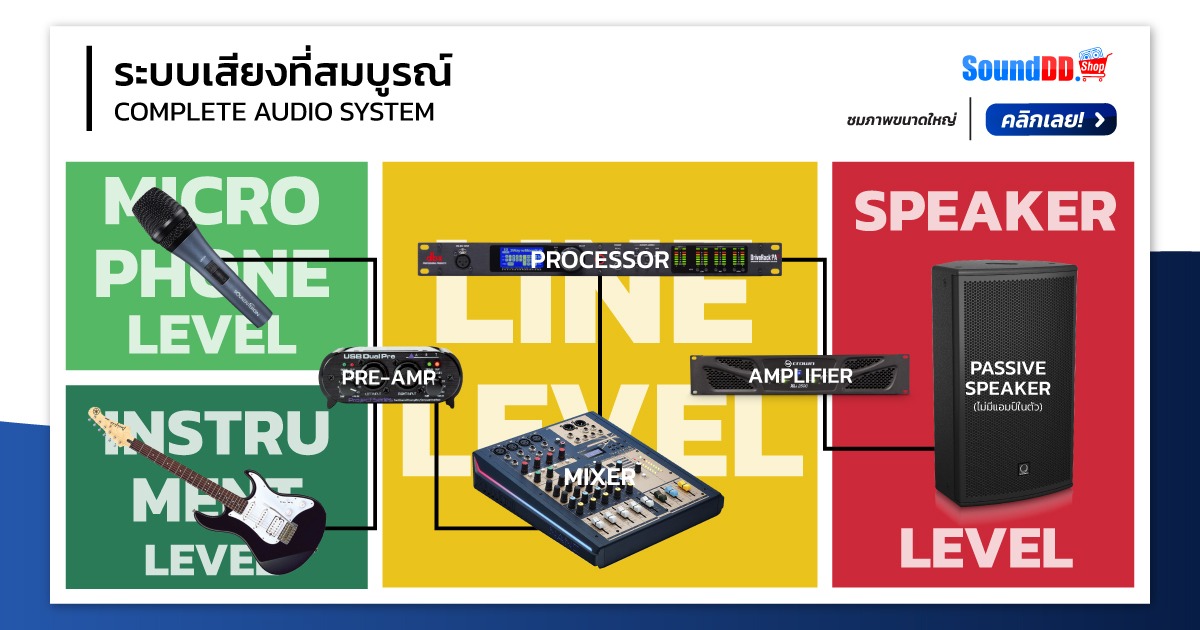

คือ สัญญาณเสียงแบบ Line เป็นสัญญาณสำหรับอุปกรณ์ที่อยู่ในขั้นตอนของการ Process เสียง ตั้งแต่ มิกเซอร์, ครอสโอเวอร์ ไปจนถึง โปรเซสเซอร์ เรียกว่าเป็นระดับสัญญาณเสียงที่ อุปกรณ์เหล่านี้ใช้ในการ ส่งไปมาระหว่างอุปกรณ์ เป็นระดับของสัญญาณเสียงที่มีความแรงสัญญาณปานกลาง มีความเสถียรของสัญญาณที่มากที่สุดนั่นเองครับ

โดยจริงๆ เราสามารถแบ่งสัญญาณ LINE ออกได้เป็นอีก 2 ประเภทใหญ่ๆ คือ Professional และ Consumer โดย Professional จะเป็นมาตรฐานที่ใช้ความแรงของสัญญาณ +4 dBu ส่วน Consumer จะเป็นมาตรฐานที่ใช้ความแรงของสัญญาณเป็น -10 dBv

ซึ่งเอาจริงๆ มันเป็นเรื่องที่ค่อนข่างลึกเล็กน้อย ผมจะกล่าวโดยสรุปให้ง่ายๆ แบบนี้ครับ Professional จะเป็นสัญญาณเสียงที่ใช้งานกันในงานที่เป็นมืออาชีพ เป็นสัญญาณเสียงแบบที่จำเป็นต้องผ่านการ มิกซ์ ใส่เอฟเฟกต์ต่างๆ เพิ่มเติม แต่ Consumer จะเป็นสัญญาณเสียงสำหรับใช้งานภายในบ้าน ผ่านอุปกรณ์แบบ เครื่องเล่น A/V หรือพวกเครื่องเล่น Blu-ray อะไรพวกนี้ครับ

ไว้ถ้าหากบทความนี้ได้รับผลตอบรับที่ดี ผมจะมาทำการอธิบายลงลึกเกี่ยวกับเรื่อง Professional และ Consumer เพิ่มในบทความถัดๆ ไปครับผม

TURBOSOUND NuQ122 ตู้ลำโพง 12 นิ้ว 2 ทาง 1,600 วัตต์ ฿33,200 (รวม VAT 7% แล้ว)

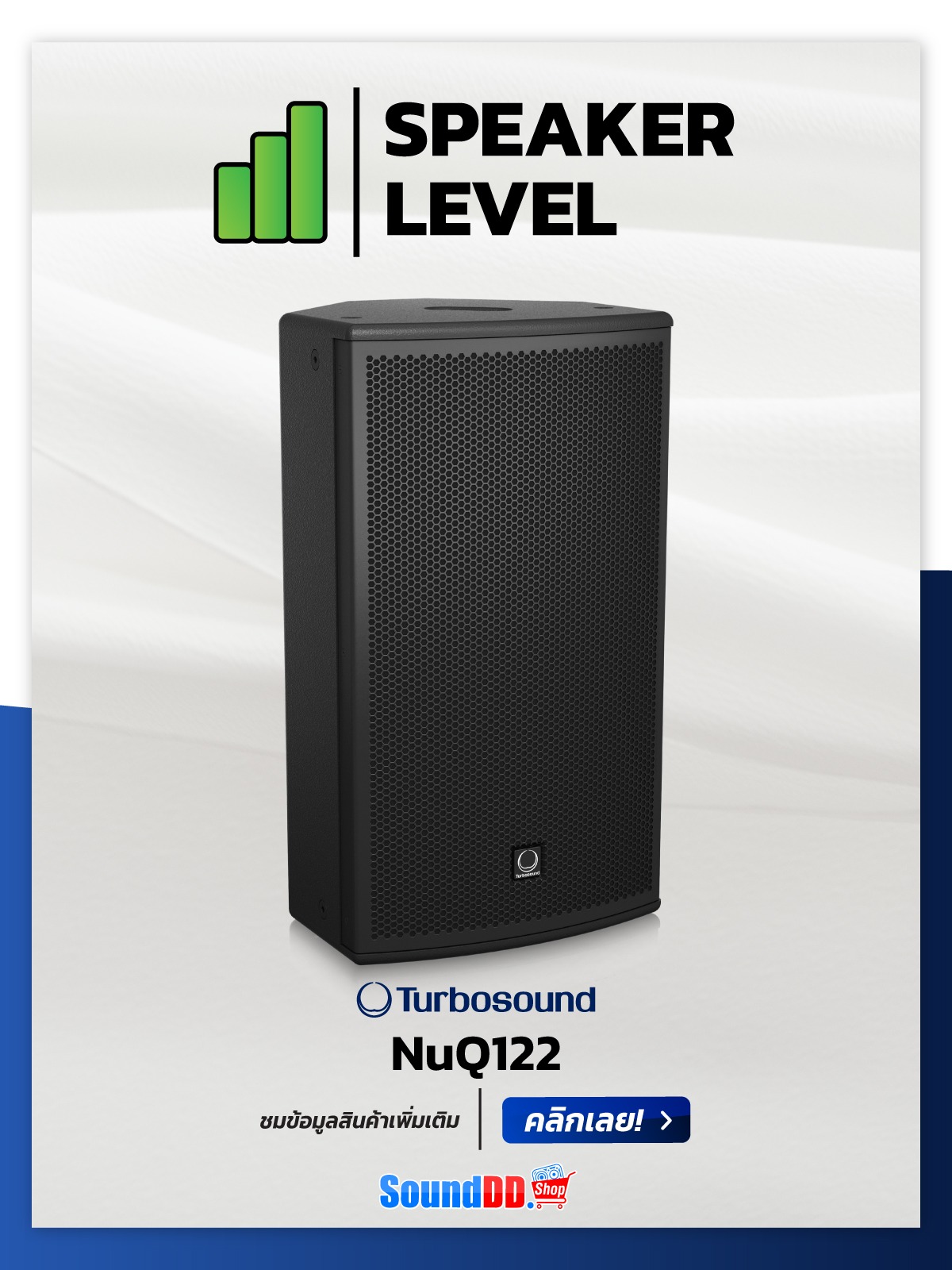

SPEAKER LEVEL

คือ สัญญาณเสียงลำโพง ที่อยู่ในส่วนของ Output นั่นเอง หลังจากที่เราได้ทำการ มิกซ์ ปรับแต่งเสียงด้วยเอฟเฟกต์ต่างๆ เรียบร้อยแล้ว แต่ความแรงของสัญญาณเสียงของ LINE LEVEL แม้จะมีความแรงของสัญญาณที่มากในระดับนึง แต่ยังไม่มากพอที่จะขับดอกลำโพงให้เกิดเสียงได้ เพื่อนๆ จำเป็นต้องทำการขยายสัญญาณด้วย แอมพลิฟายเออร์ (Amplifier) เพื่อที่จะขับดอกลำโพงให้เกิดเสียง และกระจายเสียงเหล่านั้นไปยังผู้ฟังนั่นเองครับ ~

โดยในเรื่องของการขยายสัญญาเสียงไปยังลำโพง จะมีรายละเอียดที่สำคัญมากมาย ไม่ว่าจะเป็นการจับคู่ลำโพงกับแอมป์ กำลังวัตต์ เพื่อนๆ สามารถอ่านเพิ่มเติมได้จากบทความเหล่านี้ จับคู่ลำโพงกับแอมป์ และ กำลังวัตต์

สรุป

ประเภทสัญญาณเสียง มีทั้งหมด 4 ประเภท มีรายละเอียดปลีกย่อยที่เพื่อนๆ จำเป็นต้องรู้มากมาย เพื่อยกระดับการใช้งานเครื่องเสียงของเพื่อนๆ ผมหวังว่าบทความนี้จะช่วยให้เพื่อนๆ เข้าใจเกี่ยวกับเรื่องของสัญญาณเสียงมากขึ้น ไม่มากก็น้อย หวังว่าเพื่อนๆจะชอบบทความสาระความรู้แบบนี้ หากเพื่อนๆ ชอบช่วยกดแชร์เพื่อเป็นกำลังใจให้ทีมงาน แล้วผมจะมานำเสนอข้อมูลดีดีแบบนี้อีกในโอกาสหน้า วันนี้ผมต้องขอตัวลาไปก่อน สวัสดีครับ ~

ขอบคุณข้อมูลดีดีจาก Audio University Online
