วิธีต่อใช้งานครอสโอเวอร์ (Crossover) ง่ายนิดเดียว!!

วิธีต่อใช้งานครอสโอเวอร์ (Crossover)
Home » เกร็ดความรู้ (Tip & Trick) » วิธีต่อใช้งานครอสโอเวอร์ (Crossover) ง่ายนิดเดียว!!

เวลาอ่านโดยประมาณ : 3 minute

สวัสดีครับแฟนเพจทุกท่านมาเจอะเจอกันเช่นเคยกับเกร็ดความรู้เล็กๆน้อยๆที่นำมาฝากทุกท่านอีกเช่นเคย โดยเฉพาะมือใหม่แล้วผมคิดว่าบทความเรื่อง วิธีต่อใช้งานครอสโอเวอร์ นี้จะก่อให้เกิดประโยชน์กับท่านๆทั้งหลายอย่างแน่นอน หรือบางท่านอาจจะเรียกว่า ครอสโซเวอร์ (Crossover) ก็ไม่ผิดครับ มาเริ่มกันเลยดีกว่าฮ่าๆๆ

ในระบบเสียงงาน P.A. ที่เราได้เห็นและได้ฟังกัน ก็จะประกอบไปด้วยองค์ประกอบหลักๆดังต่อไปนี้

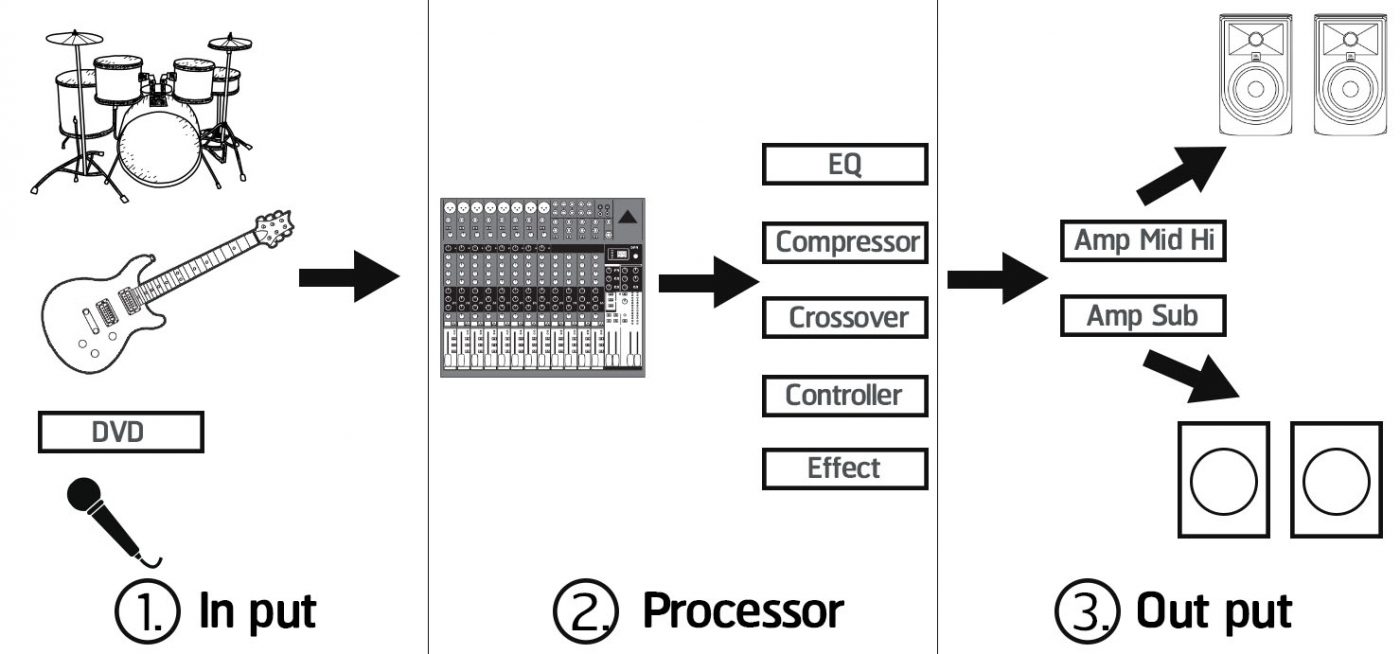

ไดอะแกรมระบบเสียง
  1. เครื่องกำเนิดเสียง เช่น DVD, CD, MP3
  2. มิกเซอร์หรือปรีแอมป์ อุปกรณ์รวมสัญญาณเสียงเพื่อมิกเสียง
  3. EQ เครื่องปรับแต่งเสียงบูสหรือคัทความถี่เสียง
  4. Crossover เครื่องแบ่งความถี่เสียง ทุ้ม กลาง แหลม
  5. Amplifier เครื่องขยายสัญญาณเสียง
  6. Loudspeaker หรือตู้ลำโพง

สามารถอ่านเพิ่มเติมได้ที่บทความ  “เครื่องเสียงเบื้องต้น”

นี่คือ 6 ข้อหลักๆ และหนึ่งในนั้นมีอุปกรณ์ชิ้นหนึ่งที่แบ่งแยกความถี่ของลำโพง เพื่อเพิ่มประสิทธิภาพ เพิ่มขีดความสามารถในการทำงานของลำโพงให้ชัดเจนขึ้น ทั้งเสียง ทุ้ม กลาง และแหลม ซึ่งอุปกรณ์นี้เรียกว่า Crossover

ครอสโซเวอร์คืออุปกรณ์อิเล็คทรอนิกส์ชนิดหนึ่งซึ่งมีหน้าที่หลักคือ แบ่งแยกความถี่เสียงให้กับลำโพง เพื่อเพิ่มประสิทธิภาพการทำงานของลำโพง เสียงทุ้ม กลางและแหลม

ครอสโซเวอร์ มีทั้งแบบ 2,3,4,5 way (ทาง) และมีทั้งอนาล็อกและดิจิตอลใครอสโซเวอร์ให้เลือกใช้งาน

ระบบเสียง 1 ทาง, 2 ทาง, 3 ทาง, 4 ทาง, 5 ทาง แตกต่างกันอย่างไร คลิกอ่านบทความ

แล้วเราจะต่อใช้งานแบบใหนตำแหน่งวางที่สมควรของครอสโซเวอร์ควรอยู่ตำแหน่งใหน เรามาดูพร้อมๆกันเลยครับ

การต่อใช้งาน ครอสโอเวอร์ (Crossover) ง่ายนิดเดียว

ครอสโอเวอร์

(คลิกที่ภาพ เพื่อขยาย)

ครอสโซเวอร์ทั้งแบบดิจิตอลและอนาล็อก ซึ่งจะมี อินพุทและเอ้าท์พุทให้ต่อใช้งานอยู่ด้านหลังเครื่อง โดยจะมีตัวหนังสือกำกับทั้งหมด ไม่ว่าจะเป็น Input A หรือ B และ L หรือ R และ Output ต่างๆไว้ให้ใช้งาน แล้วเราจะเอาสัญญาณจากใหนมาเข้าอินพุทของ ครอสโซเวอร์หล่ะ

1. การต่อระบบแบบง่ายๆเบื้องต้น เริ่มจาก Output Mixer L, R มาเข้า INPUT (อินพุท) ครอสโซเวอร์ได้เลย (ในกรณีไม่มีอุปกรณ์เสียงอื่น เช่น EQ หรือ Compressor หากมีก็ต่อไล่ลงมา ตามลำดับ )

ข้อสำคัญ L, R ห้ามสลับกันเพราะจะมีผลกับมิติเสียงของระบบทันที

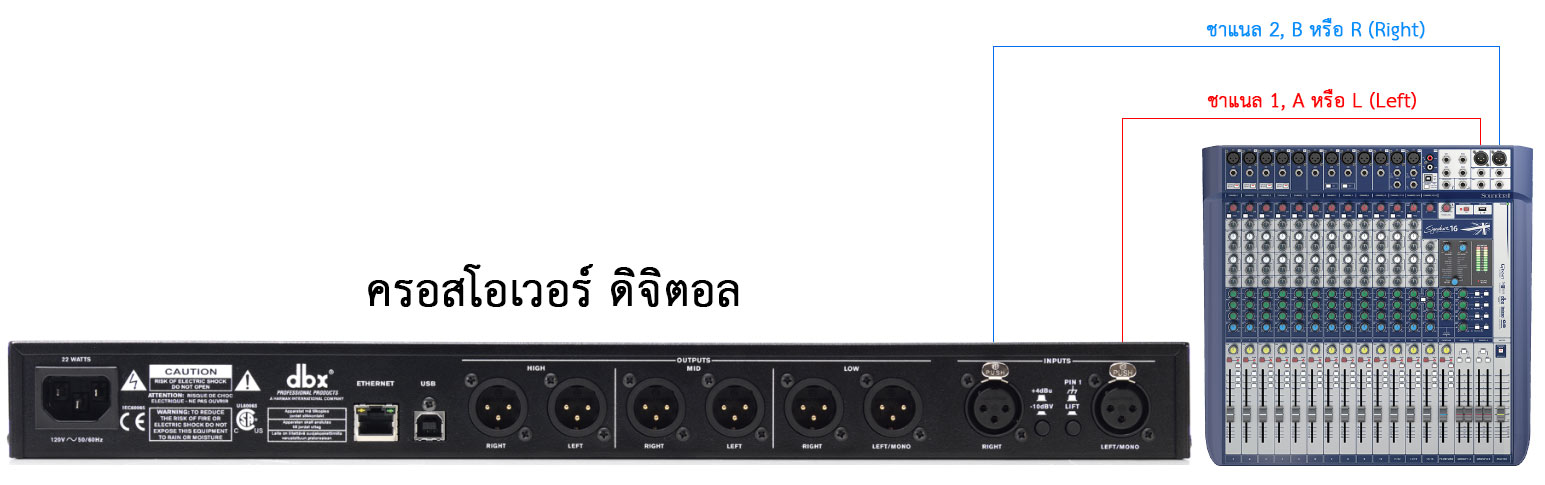

ภาพแสดงการต่อ ครอสโอเวอร์ ดิจิตอล กับมิกเซอร์

ต่อครอสโอเวอร์กับมิกเซอร์

(คลิกที่ภาพ เพื่อขยาย)

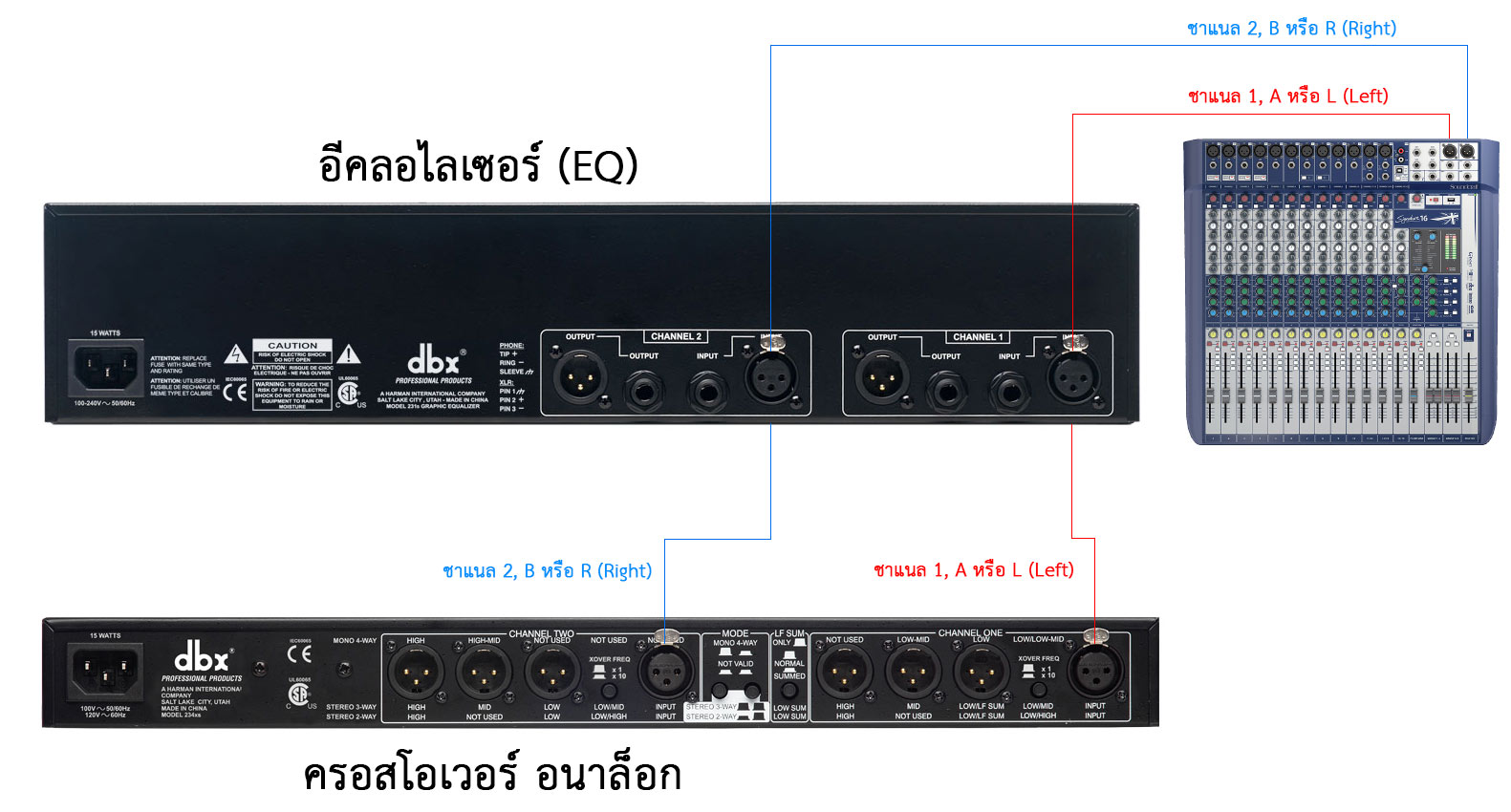

ภาพแสดงการต่อ ครอสโอเวอร์อนาล็อค กับมิกเซอร์ โดยผ่าน EQ

ครอสโอเซอร์ต่อมิกเซอร์ผ่าน EQ

(คลิกที่ภาพ เพื่อขยาย)

2. เมื่อต่ออินพุทเสร็จเรียบร้อยแล้ว คราวนี้เรามาดูช่อง เอ้าท์พุทของครอสโซเวอร์กันบ้าง ด้านหลังของครอสโซเวอร์ก็จะเขียนกำกับเป็นตัวหนังสือหรือตัวเลขใน Crossover แบบ ดิจิตอลบางรุ่น อย่างชัดเจน เช่น ครอสโซเวอร์แบบ 3 ทาง สเตอริโอก็จะมีคำว่า LOW , MID , HIGH อยู่ที่ตำแหน่งแจ็คเอ้าท์พุททั้งสองชาแนล ( L และ R )

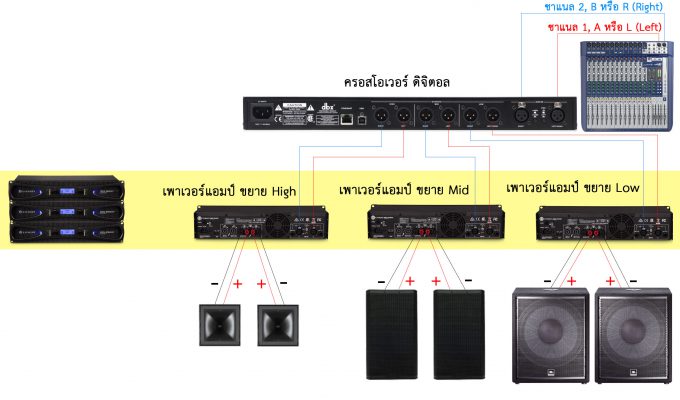

วิธีต่อครอสโอเวอร์

(คลิกที่ภาพ เพื่อขยาย)

ครอสดิจิตอลบางรุ่นด้านหลังจะเป็นตัวเลขแทนคำว่า Low, Mid, High เช่นตัวเลข 1 2 3 4 5 6 7 8 ให้เรามากำหนดใช้งานเอาเอง

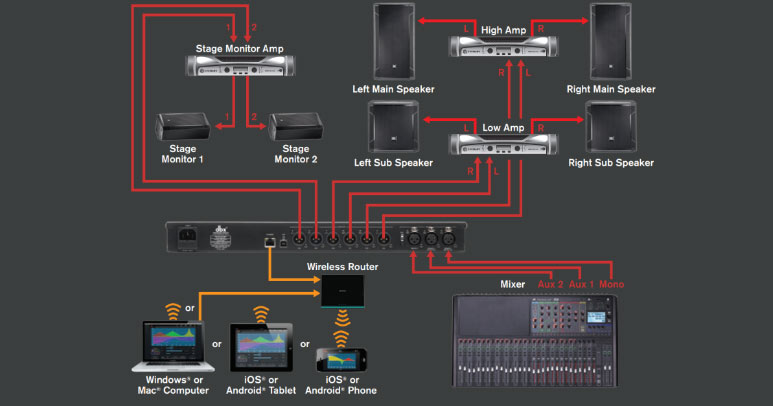

DBX DriveRack VENU360 Complete Loudspeaker Management System เครื่องปรับแต่งสัญญาณเสียง ดิจิตอล คุมผ่าน PC, Mac ,SmartPhone, tablat, Android, iOS  ผ่าน Wifi

(คลิกที่ภาพ เพื่อขยาย)

  • LOW ช่องนี้เราสามารถนำสายสัญญาณไปต่อเข้าที่แอมป์ขยายที่จะขับ ซับวูฟเฟอร์ได้เลย
  • MID ช่องนี้เราสามารถนำสายสัญญาณไปต่อเข้าที่อินพุทแอมป์ขยาย ขับลำโพงเสียงกลางได้เลย
  • HIGH ช่องนี้เราสามารถนำสายสัญญาณไปต่อเข้าที่อินพุทแอมป์ขยาย ขับลำโพงเสียงแหลมได้เลย

(คลิกที่ภาพ เพื่อขยาย)

ด้านหน้าของเครื่องก็จะมีวอลลุ่มให้ปรับทั้ง Master L, R วอลลุ่มความดังของ LOW, MID, HIGH และวอลลุ่มสำหรับปรับความถี่ย่าน LOW และ MID ให้เราเลือกปรับหรือตัดความถี่ได้อย่างอิสระ ใน (Crossover 2-3 way stereo แบบอนาล็อก)

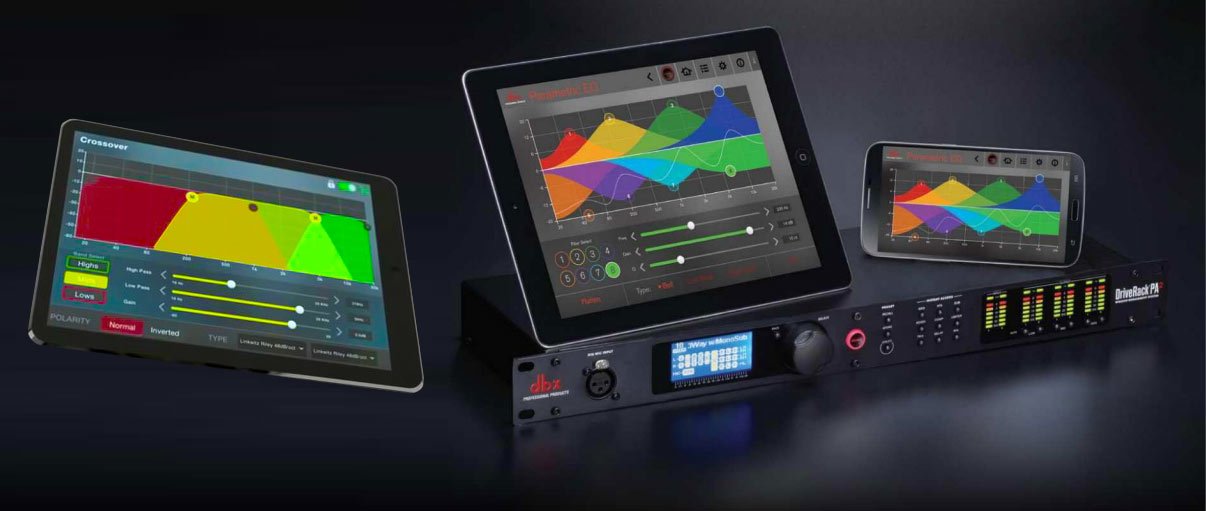

ดิจิตอล ครอสโซเวอร์

ส่วน ดิจิตอล ครอสโซเวอร์ เราสามารถ ปรับความถี่ต่างๆได้ที่หน้าเครื่องในบางรุ่น และสามารถเชื่อมต่อระบบผ่าน คอมพิวเตอร์ โน๊ตบุ๊คเพื่อปรับใช้งานแบบละเอียดอีกด้วย

ในกรณีต่อใช้งานกับครอสโซเวอร์แบบ 2 ทางสเตอริโอ ด้านหลังของเครื่องจะมีคำว่า Input L และ R (ชาแนล 1 และ 2)

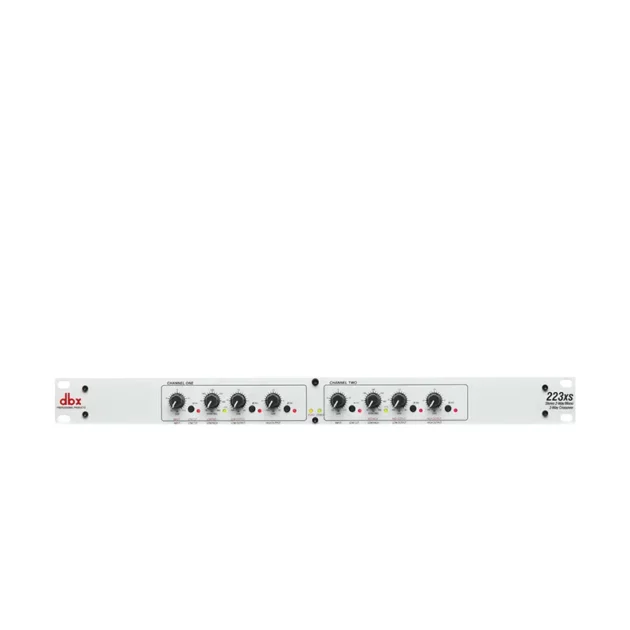

DBX 223XS ครอสโอเวอร์ 2 ทาง

(คลิกที่ภาพ เพื่อขยาย)

LOW และ HIGH ทั้ง ชาแนล L และ R (หรือชาแนล 1 และ 2)

LOW ช่องนี้นำสายสัญญาณไปต่อเข้าที่แอมป์ขยายที่ขับ ซับวูฟเฟอร์

HIGH ช่องนี้นำสายสัญญาณไปต่อเข้าที่อินพุทแอมป์ขยาย ขับลำโพงเสียงกลางและแหลม

ครอสโซเวอร์แบบ 2 ทางสเตอริโอด้านหน้าของเครื่องจะมีปุ่มวอลลุ่มให้ปรับใช้งาน เช่น Master L, R วอลลุ่มความดังรวม วอลลุ่มของ LOW และ HIGH และวอลลุ่มปรับหรือตัดความถี่เสียงต่ำ

หมายเหตุ

ปุ่มต่างๆที่มี หลังเครื่องและหน้าเครื่อง ทั้งดิจิตอลหรืออนาล็อกครอสโซเวอร์ ควรศึกษาให้ละเอียดก่อนว่าคือปุ่มอะไรไม่ควรกดเล่นหากเรายังไม่ทราบถึงความหมาย เช่น

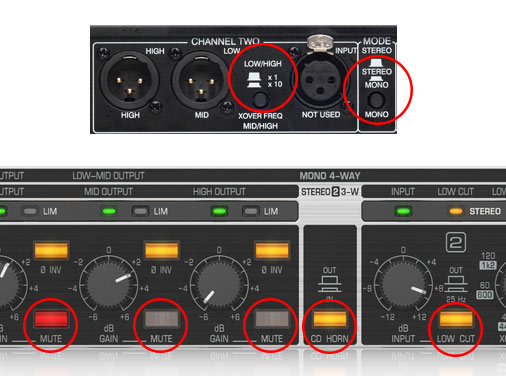

ปุ่มครอสโอเวอร์
  • ปุ่ม โมโน/สเตอริโอ
  • ปุ่ม x10
  • ปุ่ม CD Horn
  • ปุ่ม Lo-cut
  • ปุ่ม Mute

(ควรศึกษาในคู่มือให้ละเอียดก่อนเพราะกดปุ่มต่างๆพวกนี้แล้วจะมีผลกับระบบทันที)

และในการวางตำแหน่งครอสโอเวอร์ (Crossover) นั้นควรวาง ครอสโอเวอร์ (Crossover) ไว้ใกล้เครื่องขยายเสียงให้มากที่สุด (Amplifier) การวางแบบนี้ช่วยร่นระยะความยาวของสายสัญญาณโดยตรง ซึ่งจะมีผลต่อเสียงโดยตรงด้วยเช่นกัน นั่นจึงเป็นที่มาของ ความชัดเจนของเสียง มิติของเสียง ความสะอาดของเสียง เสียงรบกวนตํ่าลง ครับ
