คู่มือการติดตั้ง YAMAHA YVC-1000 ร่วมกับลำโพง PA ฉบับภาษาไทย!!

คู่มือการติดตั้ง YAMAHA YVC-1000
Home » แนะนำวิธีใช้งาน (How To) » คู่มือการติดตั้ง YAMAHA YVC-1000 ร่วมกับลำโพง PA ฉบับภาษาไทย!!

เวลาอ่านโดยประมาณ : 0 minutes

วันนี้เราจะพาเพื่อนๆ มาชม คู่มือการติดตั้ง YAMAHA YVC-1000 ร่วมกับลำโพง PA จาก ไมค์ประชุมทางไกล ธรรมดาๆ แต่สามารถยกระดับไปเป็นระบบเสียงสำหรับงานบรรยาย งานสัมนา ได้ด้วยการเพิ่มลำโพงเข้าไปในระบบง่ายๆ จะเจ๋งและน่าสนใจแค่ไหน!? ถ้าพร้อมแล้ว ไปชมกันเลยครับ ~

คู่มือการติดตั้ง YAMAHA YVC-1000 ร่วมกับลำโพง PA ฉบับ ภาษาไทย

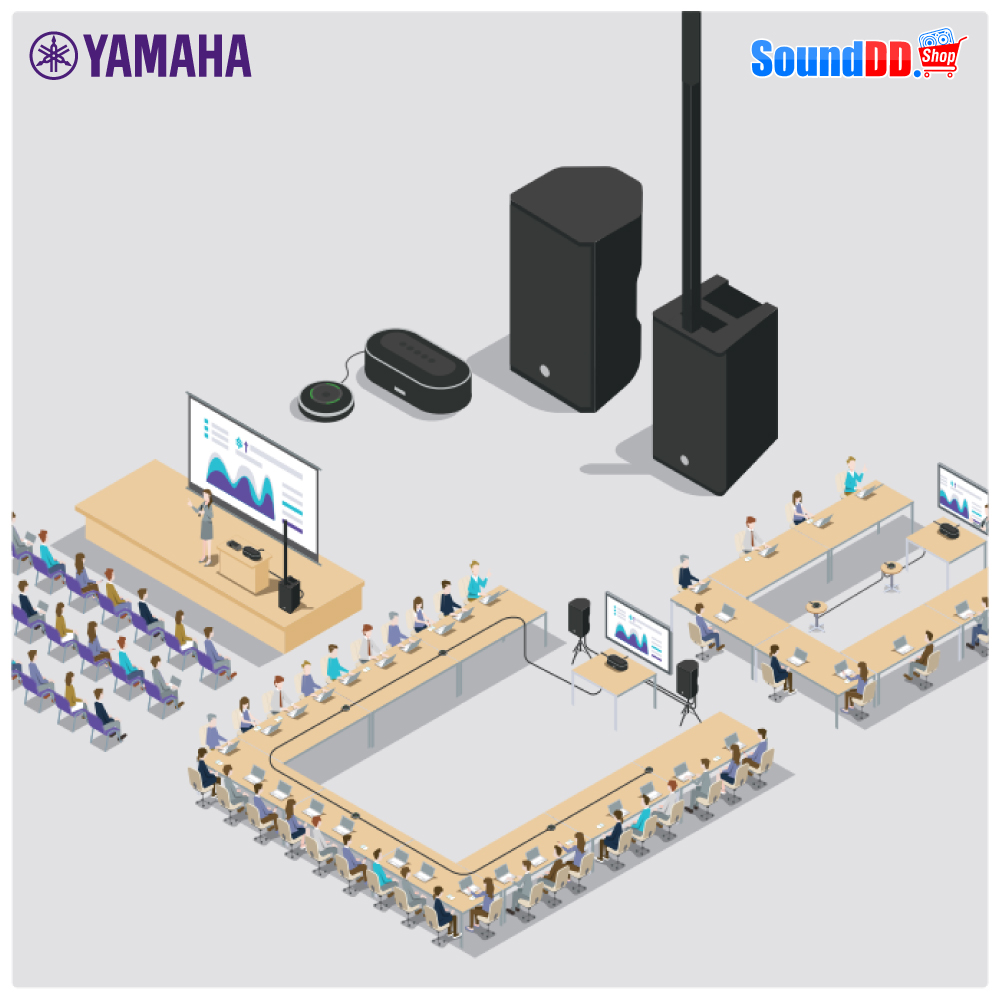

ภาพรวม YVC-1000



ภาพรวมของ YVC-1000




YAMAHA YVC-1000 จะเปลี่ยนระบบการประชุมนอกสถานที่ตามปกติ ให้อยู่ในรูปแบบใหม่ ที่สามารถยกระดับระบบให้กลายเป็นระบบที่มีความสามารถในการเป็น ระบบเสียงสำหรับงานสัมมนาใหญ่ๆ หรือระบบเสียงสำหรับงานบรรยายได้อย่างยอดเยี่ยม นอกจากนี้ยังยกระดับการทำงานในด้านของการประชุมออนไลน์เดิมให้ดียิ่งขึ้น

ด้วยการเพิ่มลำโพง PA หรือ STAGEPAS 1K เพียงเท่านี้ ความดัง และความคมชัด ซึ่งนับเป็นจุดสำคัญของงานที่เกี่ยวกับเสียงพูด นับว่าเป็นการออกแบบตัวระบบมาได้อย่างยอดเยี่ยม ที่สามารถอัพเกรดระบบด้วยการเพิ่มลำโพงเข้ามาในระบบได้ง่ายๆ แบบนี้

โดยวันนี้เราจะมาสอนวิธีการติดตั้ง YVC-1000 ร่วมกับลำโพง PA อย่างละเอียด รับรองว่าอ่านบทความนี้จบ ติดตั้งได้อย่างแน่นอนครับ

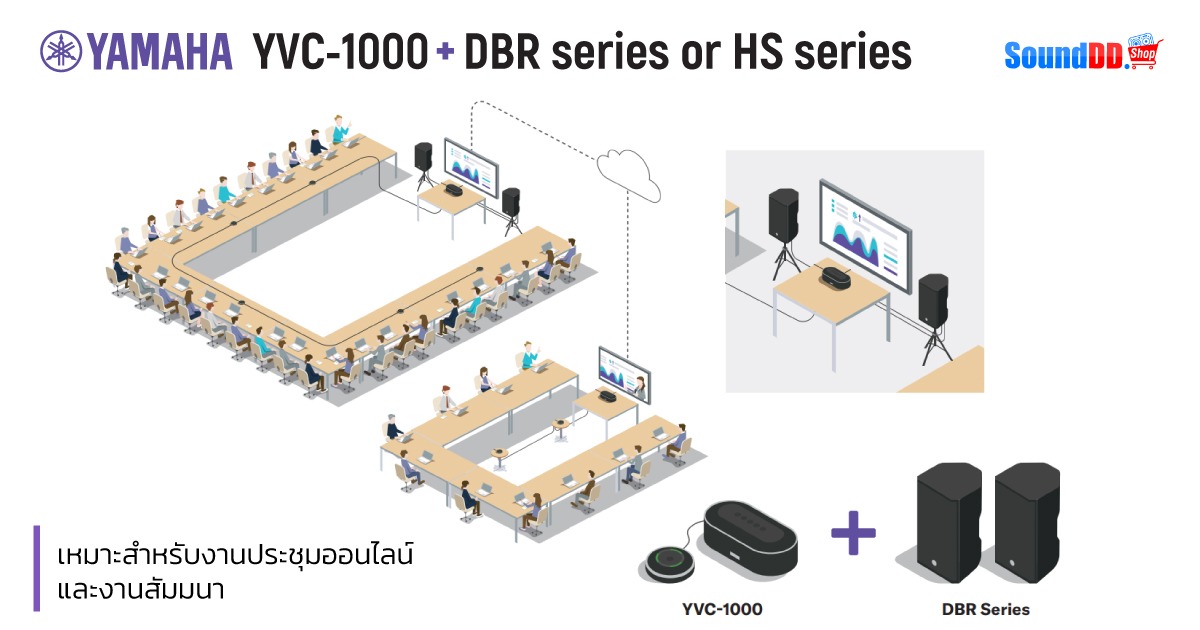

ติดตั้ง YVC-1000 ร่วมกับลำโพง PA



การติดตั้งร่วมกับลำโพง DBR กับ HS Series




เริ่มต้นกันด้วยการติดตั้งตัว YVC-1000 กับลำโพง PA ตัวระบบนี้เราแนะนำให้ใช้ในการยกระดับงานประชุมออนไลน์ ที่อาจจะมีขนาดใหญ่ จนเสียงลำโพงดังไม่ทั่วถึง หรือใช้ในงานสัมมนาก็ดี เรียกว่าเป็นการอัพเกรดระบบประชุมออนไลน์ธรรมดา ให้สามารถใช้งานได้หลากหลาย และยิดหยุ่นมากยิ่งขึ้นนั่นเองครับ

คู่มือการติดตั้ง PA ขั้นตอนที่ 1

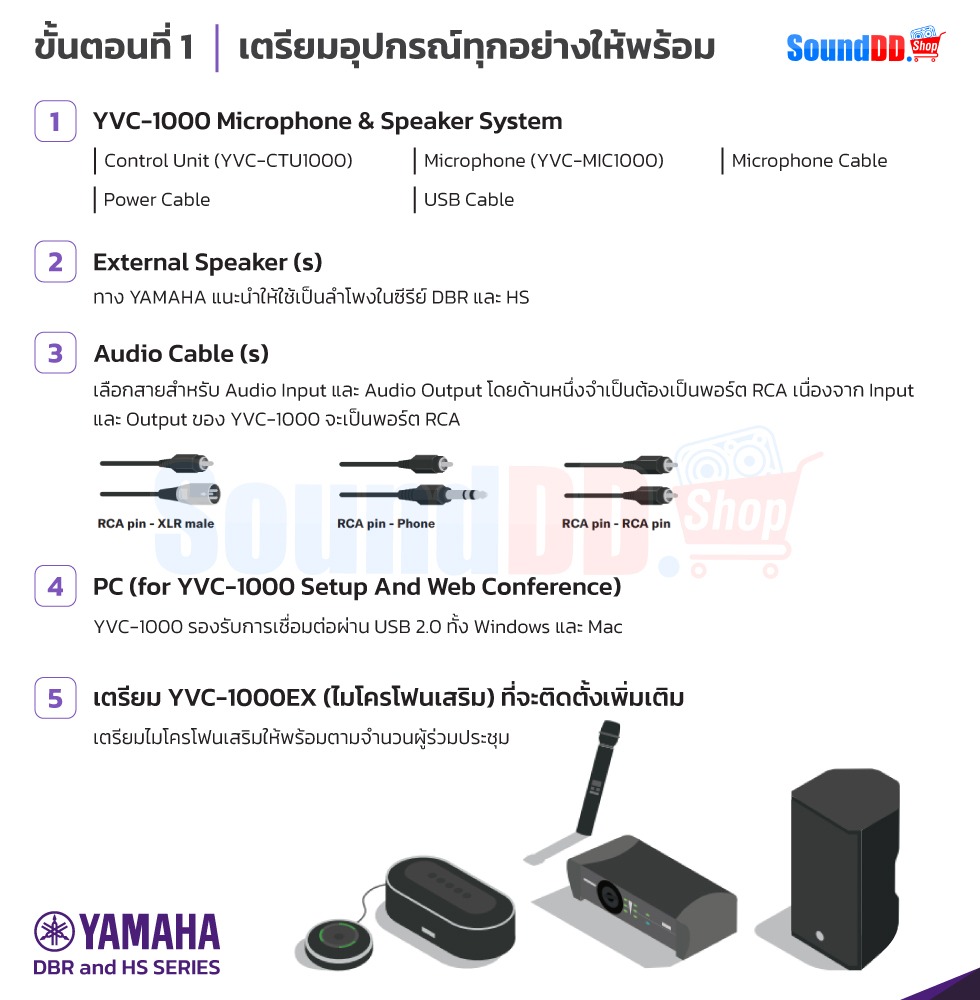

ขั้นตอนที่ 1 เตรียมอุปกรณ์ให้พร้อม

ขั้นตอนแรกให้เพื่อนๆ ทำการเตรียมอุปกรณ์ทุกอย่างให้พร้อม

  1. YVC-1000 Microphone & Speaker System
    1. Control Unit (YVC-CTU1000)
    2. Microphone (YVC-MIC1000)
    3. Microphone Cable
    4. Power Cable
    5. USB Cable
  2. External Speaker (s) แนะนำให้ใช้เป็นซีรีย์ DBR และ HS
  3. Audio Cable (s)
    1. RCA to XLR male
    2. RCA to XLR Phone
    3. RCA to RCA
  4. PC สำหรับเชื่อมต่อกับ TVC-1000
  5. Microphone เสริม YVC-1000EX ตามความต้องการใช้งาน
คู่มือการติดตั้ง PA ขั้นตอนที่ 2
คู่มือการติดตั้ง PA ขั้นตอนที่ 2-2

ขั้นตอนที่ 2 เชื่อมต่ออุปกรณ์

เริ่มต้นกันที่ เชื่อมต่อสาย AC POWER เข้ากับ YVC-1000

  1. เชื่อมต่อไมโครโฟนเข้ากับ Control Unit โดยใช้สายที่แถมมากับตัวไมโครโฟนจะดีที่สุด
  2. เชื่อมต่อสาย AC Power เข้ากับ Control Unit
  3. เสียบปลั๊ก เพื่อทำการตรวจสอบการจ่ายไฟ โดยหากไฟเข้าปุ่มเปิด/ปิด ด้านบนจะแสดงไฟสถานะเป็นสีแดง

เชื่อมต่อไมโครโฟนเสริม ตามความต้องการใช้งาน

เชื่อมต่อไมโครโฟนเสริม (YVC-MIC1000EX) ตามขนาดและจำนวนของผู้ประชุม โดยไมโครโฟนเสริมสามารถติดตั้งได้สูงสุดถึง 5 ตัว (เป็นไมโครโฟนที่มากับ YVC-1000 1 ตัว และไมโครโฟนเสริมอีก 4 ตัว)

  1. เชื่อมต่อจากไมโครโฟนตัวแรกไปยังไมโครโฟนเสริม
  2. หากต้องการจะต่อไมโครโฟนเสริมมากขึ้นก็ทำแบบเดิม หรือที่เรียกว่า Daisy Chain นั่นเองครับ

Tips : สายที่แถมมากับตัวลำโพงจะมีสีระบุเอาไว้ว่าด้านในเสียบเข้าพอร์ตไหน หากเพื่อนๆ สับสน แนะนำให้สังเกต์จากสีเอาจะง่ายที่สุดครับ

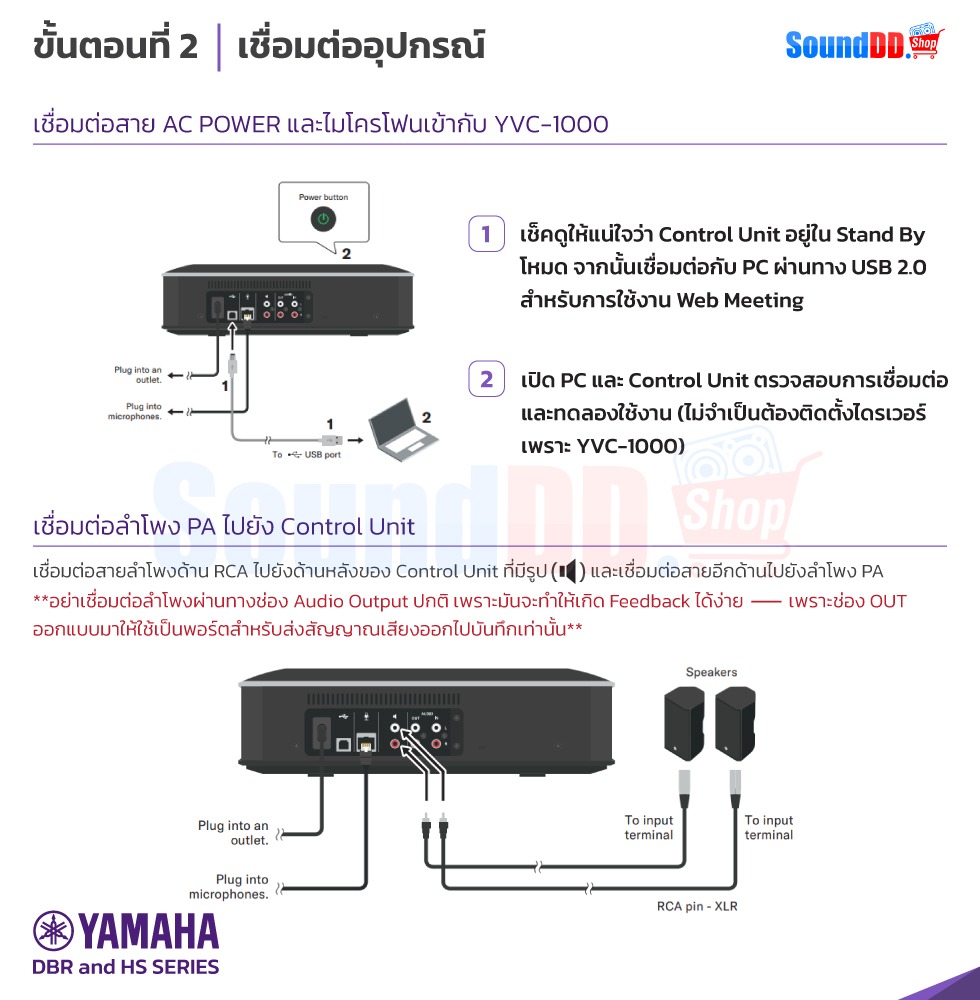

เชื่อมต่อ YVC-1000 เข้ากับ PC

  1. เช็คดูให้แน่ใจว่า Control Unit อยู่ในโหมด Stand By จากนั้นทำการเชื่อมต่อกับ PC ผ่าน USB 2.0 เพื่อใช้งาน Web Meeting
  2. เปิด PC และ Control Unit จากนั้นตรวจสอบการเชื่อมต่อ ว่ามีการเชื่อมต่อกันหรือไม่ (ไม่จำเป็นต้องติดตั้งไดรเวอร์)

เชื่อมต่อลำโพง PA เข้ากับ Control Unit

เชื่อมต่อสายลำโพงเข้าไปยังด้านหลังของ Control Unit โดยจะใช้พอร์ตที่มีสัญลักษณ์รูปลำโพง และเชื่อมต่อสายอีกด้านไปยังลำโพง PA

Tips : ห้ามเชื่อมต่อลำโพงผ่านทางช่อง Audio Output ปกติ เพราะมันจะทำให้เกิด Feedback ได้ง่าย เนื่องจากช่อง OUT ของ YVC-1000 ออกแบบมาให้ใช้เป็นพอร์ตสำหรับการส่งสัญญาณเสียงออกไปบันทึกเท่านั้นครับ

ขั้นตอนที่ 3 ติดตั้งอุปกรณ์

ขั้นตอนที่ 3 ตั้งค่าอุปกรณ์

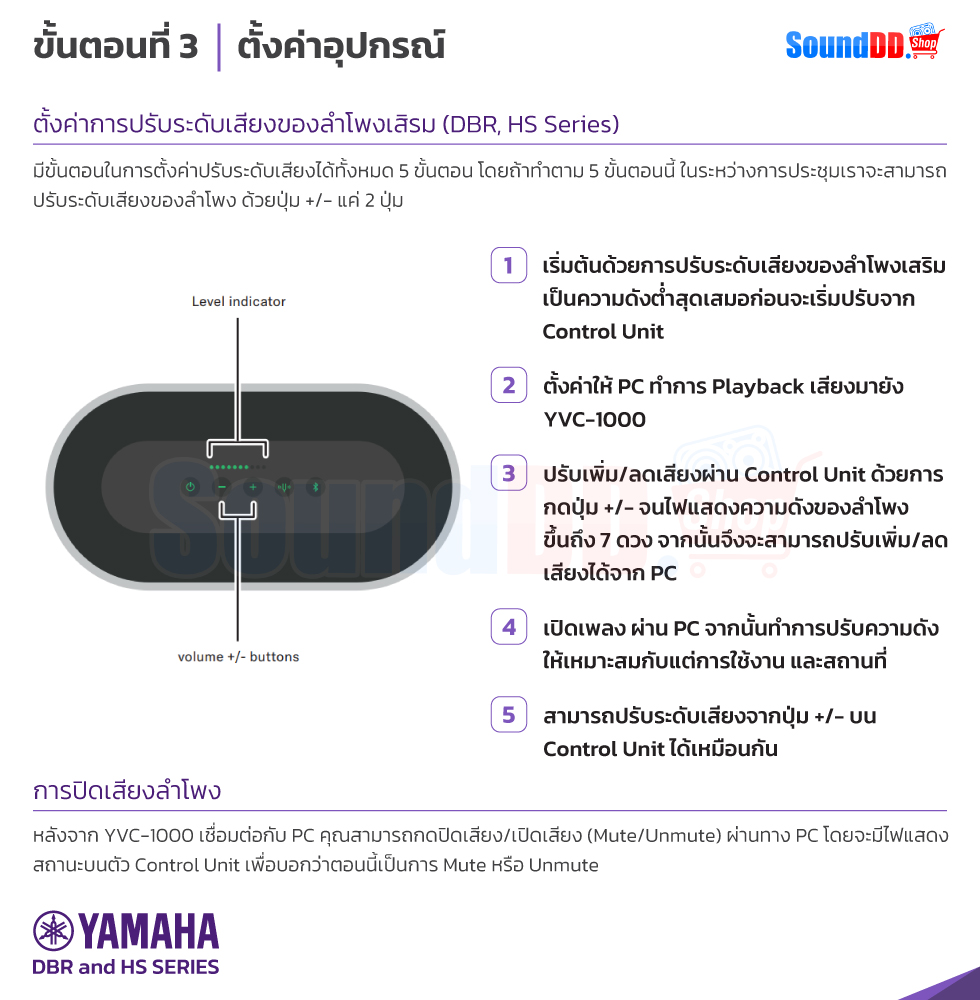

ตั้งค่าการปรับระดับเสียงของลำโพงเสริม

  1. เริ่มต้นด้วยการปรับระดับความดังของลำโพงเสริมให้ มีความดังต่ำที่สุด ทุกครั้งก่อนเริ่มปรับจาก Control Unit
  2. ตั้งค่าให้ PC ทำการ Playback เสียงมายัง YVC-1000
  3. ปรับ เพิ่ม/ลด เสียงผ่าน Control Unit ด้วยการกดปุ่ม +/- จนไฟแสดงสถานะความดังของลำโพงมีไฟแสดงถึง 7 ดวง จากนั้นจึงจะสามารถปรับ เพิ่ม/ลด เสียงจาก PC ได้ครับ
  4. เปิดเพลงผ่าน PC จากนั้นทำการปรับความดังให้เหมาะสมกับ การใช้งาน และสถานที่
  5. และเรายังสามารถปรับระดับเสียงจากปุ่ม +/- บน Control Unit ได้เช่นกันครับ

การปิดเสียงลำโพง

หลังจาก YVC-1000 เชื่อมต่อกับ PC คุณสามารถกด ปิดเสียง/เปิดเสียง (Mute/Unmute) ผ่านทาง PC ได้เลย โดยจะมีไฟแสดงสถานะบน Control Unit บอกว่าตอนนี้เป็นการ Mute หรือ Unmute

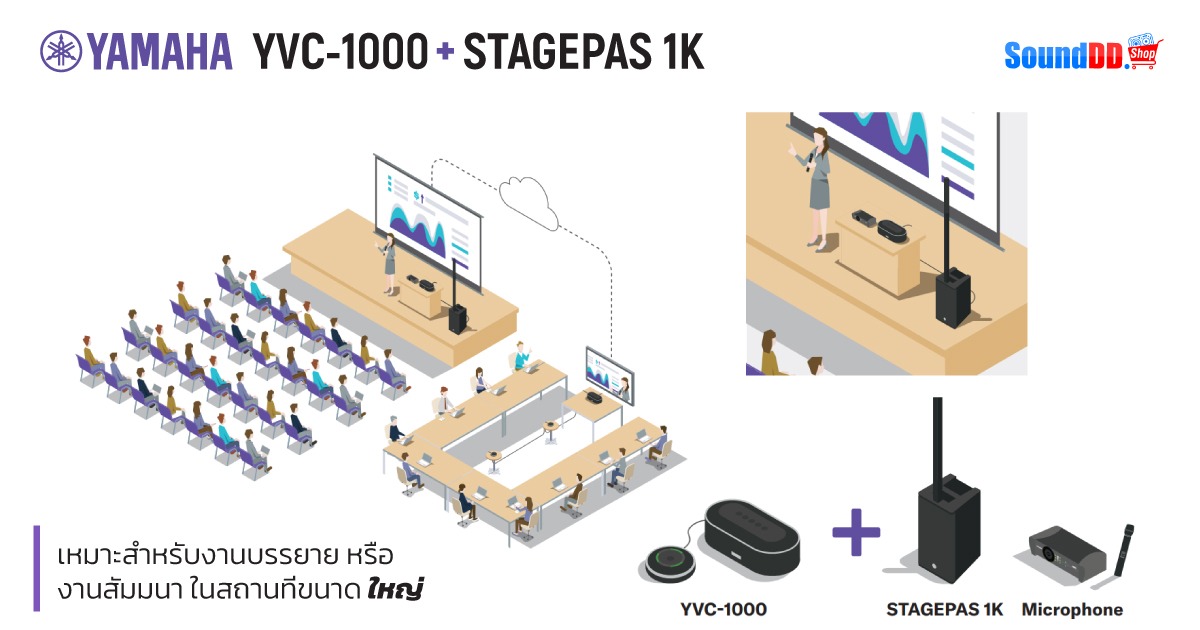

ติดตั้ง YVC-1000 ร่วมกับ STAGEPAS 1K



การติดตั้งร่วมกับ STAGEPAS 1K




มาต่อกันด้วยการติดตั้งตัว YVC-1000 กับ STAGEPAS 1K ตัวระบบนี้เราแนะนำให้ใช้ในงานสัมมนา หรืองานบรรยาย ที่มขนาดใหญ่ เนื่องจากงานแนวนี้ ควรที่จะใช้ไมโครโฟนเป็นไมโครโฟนมือถือ เพื่อให้รับเสียงของผู้บรรยายได้อย่างชัดถ้อยชัดคำนั่นเองครับ

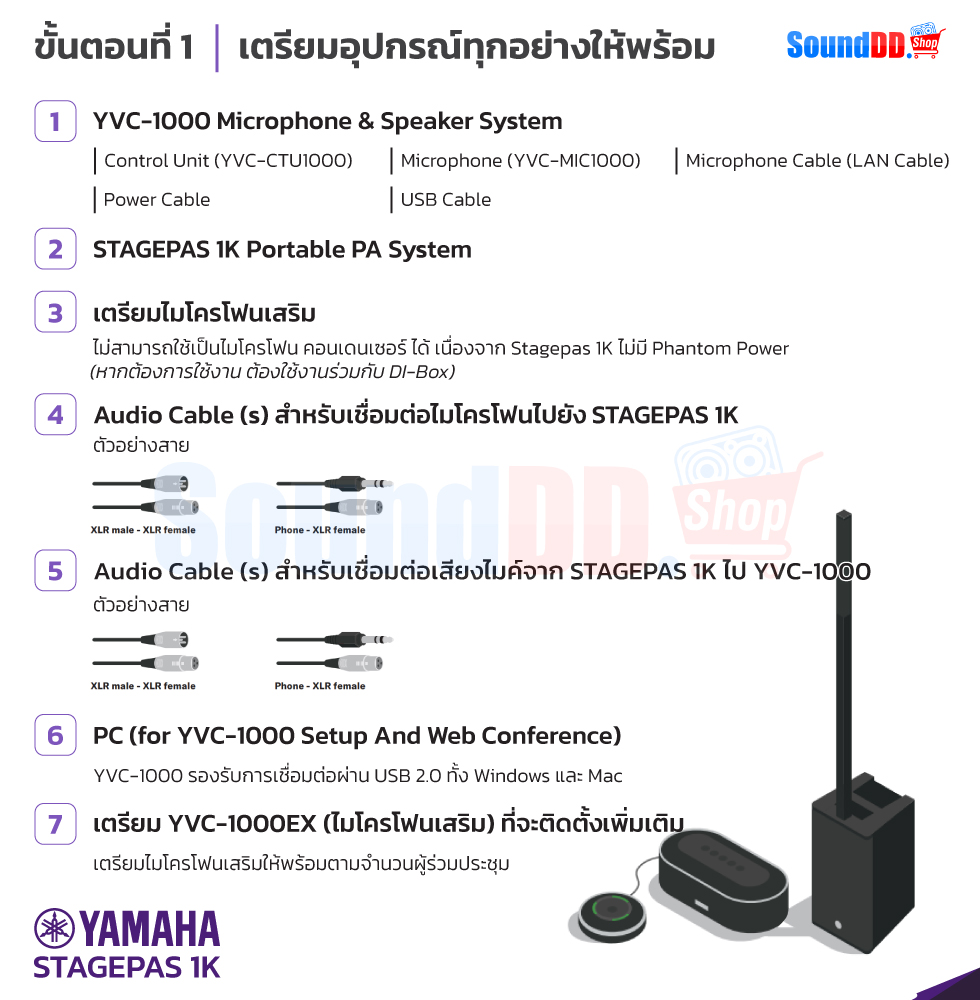

ขั้นตอนที่ 1 เตรียมอุปกรณ์ให้พร้อม

ขั้นตอนแรกให้เพื่อนๆ ทำการเตรียมอุปกรณ์ทุกอย่างให้พร้อม

  1. YVC-1000 Microphone & Speaker System
    1. Control Unit (YVC-CTU1000)
    2. Microphone (YVC-MIC1000)
    3. Microphone Cable (LAN Cable)
    4. Power Cable
    5. USB Cable
  2. STAGEPAS 1K Portable PA System
  3. เตรียมไมโครโฟนเสริม (ไม่สามารถใช้ไมโครโฟน คอนเดนเซอร์ ได้เนื่องจาก STAGEPAS 1K ไม่มี Phantom Power หากต้องการใช้งาน ต้องใช้งานร่วมกับ DI-Box)
  4. Audio Cable (s)
    1. XLR male to XLR female
    2. Phone to XLR female
    3. XLR male to XLR female
    4. Phone to XLR female
  5. PC สำหรับเชื่อมต่อกับ TVC-1000
  6. Microphone เสริม YVC-1000EX ตามความต้องการใช้งาน
คู่มือการติดตั้ง STAGEPAS 1K ขั้นตอนที่ 2
คู่มือการติดตั้ง STAGEPAS 1K ขั้นตอนที่ 2-2

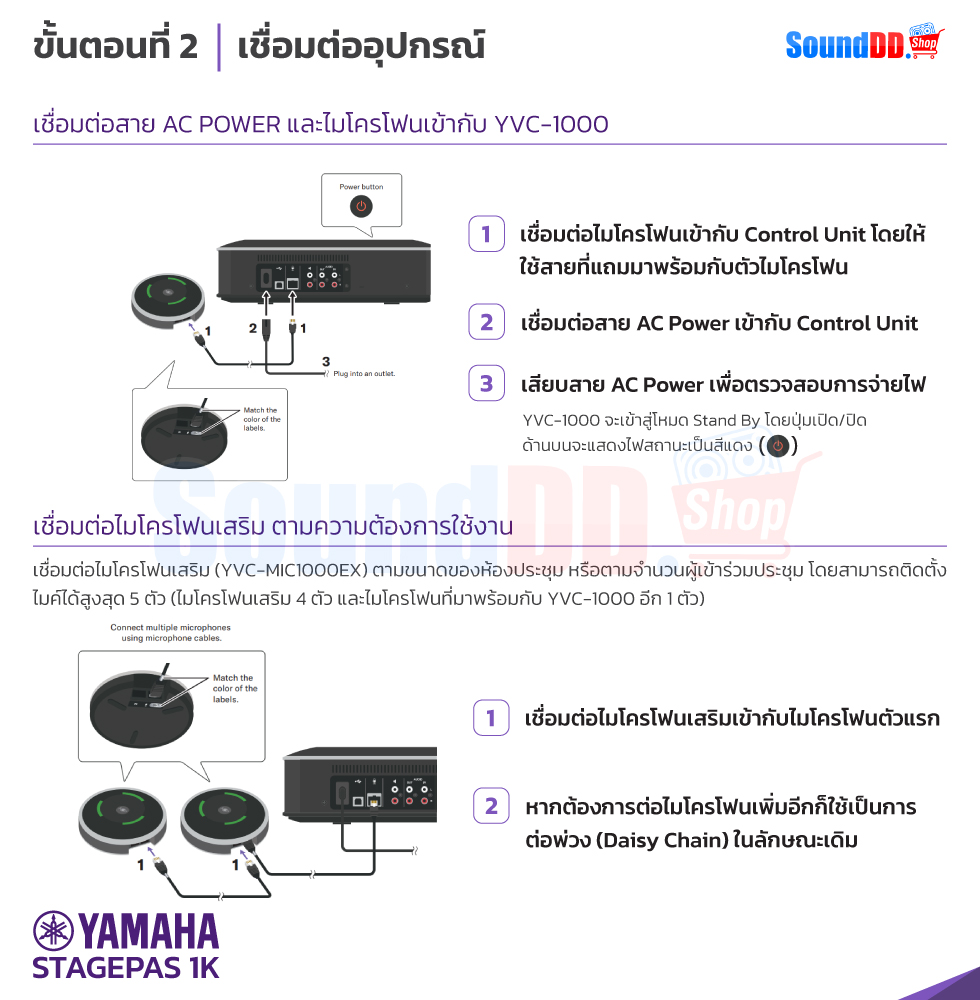

ขั้นตอนที่ 2 เชื่อมต่ออุปกรณ์

เชื่อมต่อสาย AC Power และไมโครโฟนเข้ากับ YVC-1000

  1. เชื่อมต่อไมโครโฟนเข้ากับ Control Unit โดยใช้สายที่แถมมากับตัวไมโครโฟนจะดีที่สุด
  2. เชื่อมต่อสาย AC Power เข้ากับ Control Unit
  3. เสียบปลั๊ก เพื่อทำการตรวจสอบการจ่ายไฟ โดยหากไฟเข้าปุ่มเปิด/ปิด ด้านบนจะแสดงไฟสถานะเป็นสีแดง

เชื่อมต่อไมโครโฟนเสริม ตามความต้องการใช้งาน

เชื่อมต่อไมโครโฟนเสริม (YVC-MIC1000EX) ตามขนาดและจำนวนของผู้ประชุม โดยไมโครโฟนเสริมสามารถติดตั้งได้สูงสุดถึง 5 ตัว (เป็นไมโครโฟนที่มากับ YVC-1000 1 ตัว และไมโครโฟนเสริมอีก 4 ตัว)

  1. เชื่อมต่อจากไมโครโฟนตัวแรกไปยังไมโครโฟนเสริม
  2. หากต้องการจะต่อไมโครโฟนเสริมมากขึ้นก็ทำแบบเดิม หรือที่เรียกว่า Daisy Chain นั่นเองครับ

Tips : สายที่แถมมากับตัวลำโพงจะมีสีระบุเอาไว้ว่าด้านในเสียบเข้าพอร์ตไหน หากเพื่อนๆ สับสน แนะนำให้สังเกตจากสีเอาจะง่ายที่สุดครับ

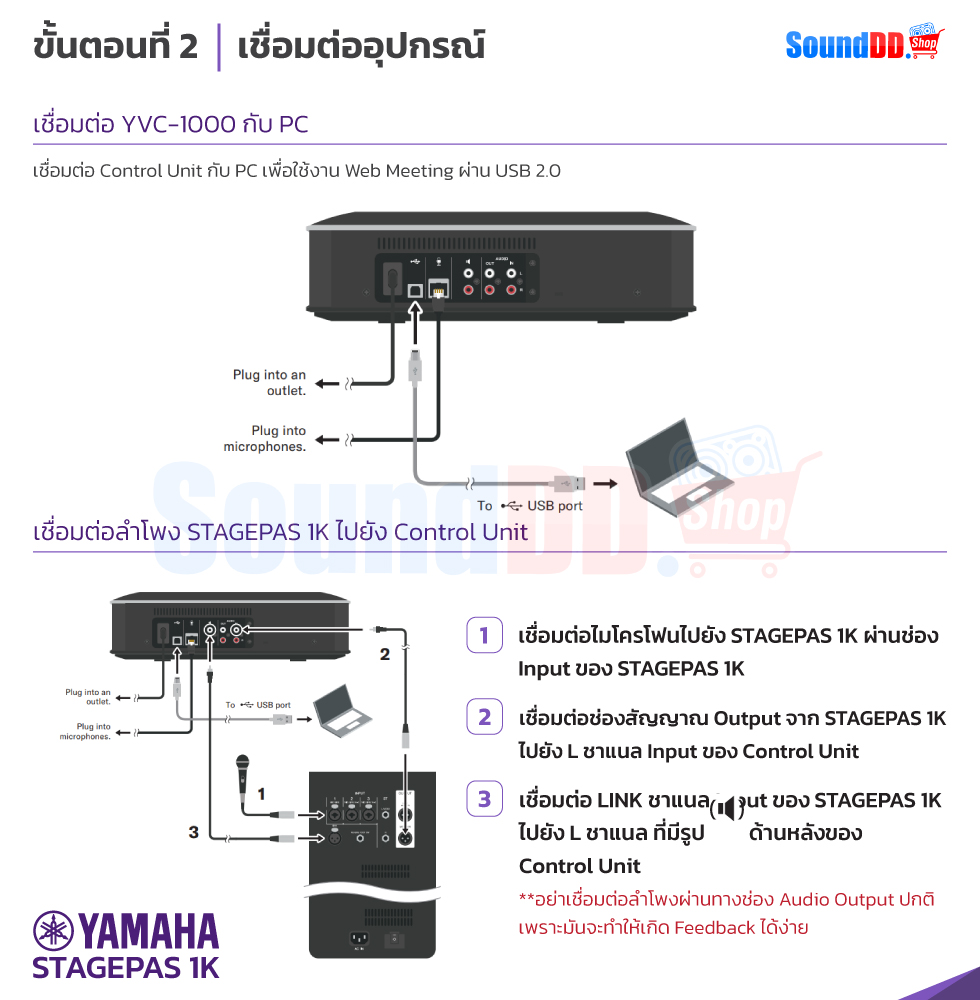

เชื่อมต่อ YVC-1000 เข้ากับ PC

  1. เช็คดูให้แน่ใจว่า Control Unit อยู่ในโหมด Stand By จากนั้นทำการเชื่อมต่อกับ PC ผ่าน USB 2.0 เพื่อใช้งาน Web Meeting
  2. เปิด PC และ Control Unit จากนั้นตรวจสอบการเชื่อมต่อ ว่ามีการเชื่อมต่อกันหรือไม่ (ไม่จำเป็นต้องติดตั้งไดรเวอร์)

เชื่อมต่อลำโพง STAGEPAS 1K เข้ากับ Control Unit

  1. เชื่อมต่อไมโครโฟนไปยัง STAGEPAS 1K ผ่านช่อง Input ของ STAGEPAS 1K
  2. เชื่อมต่อช่องสัญญาณ Output จาก STAGEPAS 1K ไปยัง L ชาแนล Input ของ Control Unit
  3. เชื่อมต่อ LINK ชาแนล OUT ของ STAGEPAS 1K ไปยัง L ชาแนล ที่มีรูปลำโพง ด้านหลังของ Control Unit

Tips : ห้ามเชื่อมต่อลำโพงผ่านทางช่อง Audio Output ปกติ เพราะมันจะทำให้เกิด Feedback ได้ง่าย เนื่องจากช่อง OUT ของ YVC-1000 ออกแบบมาให้ใช้เป็นพอร์ตสำหรับการส่งสัญญาณเสียงออกไปบันทึกเท่านั้นครับ

STAGEPAS 1K ขั้นตอนที่ 3 ติดตั้งอุปกรณ์
STAGEPAS 1K ขั้นตอนที่ 3 ติดตั้งอุปกรณ์-2
STAGEPAS 1K ขั้นตอนที่ 3 ติดตั้งอุปกรณ์-3

ขั้นตอนที่ 3 ตั้งค่าอุปกรณ์

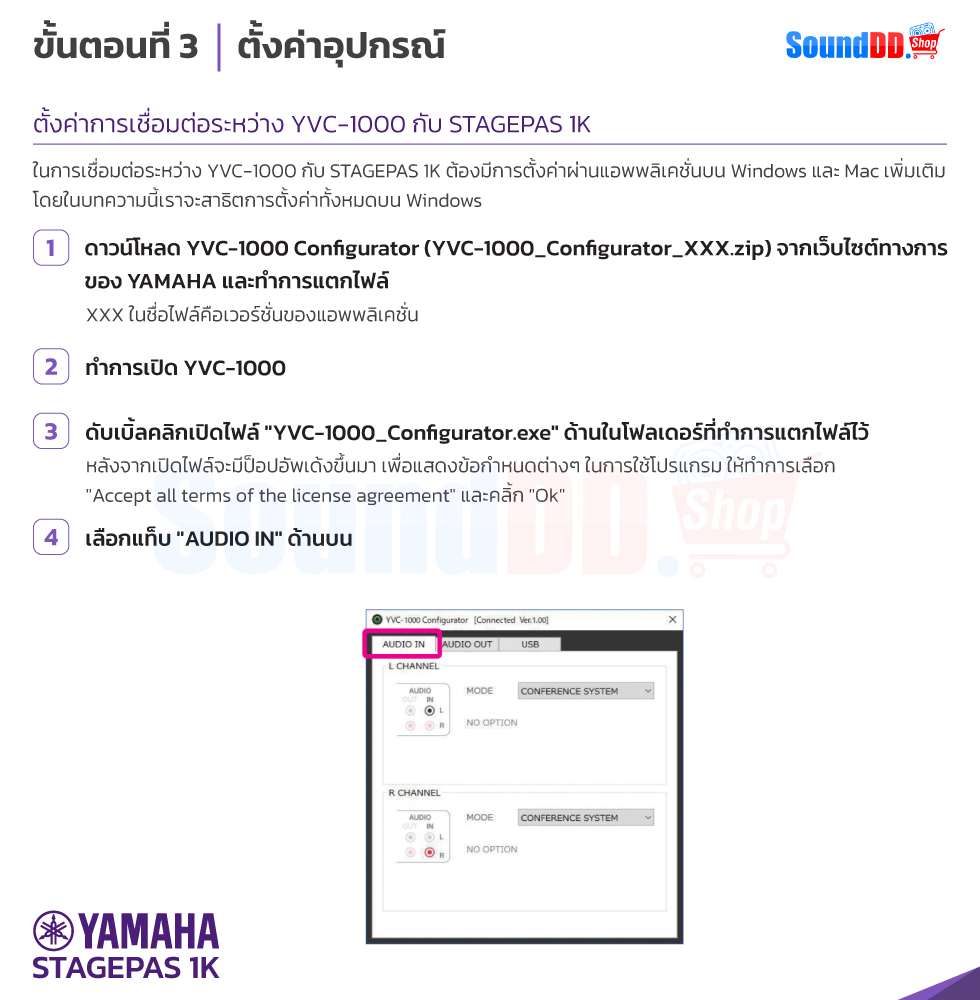

ตั้งค่าการเชื่อมต่อระหว่าง YVC-1000 กับ STAGEPAS 1K

ในการเชื่อมต่อระหว่าง YVC-1000 กับ STAGEPAS 1K ต้องมีการตั้งค่าผ่านแอพพลิเคชั่น บน Windows หรือ Mac โดยในบทความนี้เราจะสาธิตการตั้งค่าทั้งหมดบน Windows ครับ

  1. ดาวน์โหลด YVC-1000 Configurator (YVC-1000_Configurator_XXX.zip) จากเว็บไซต์ทางการของ YAMAHA และทำการแตกไฟล์
  2. ทำการเปิด YVC-1000
  3. ดับเบิ้ลคลิกเปิดไฟล์ “YVC-1000_Configurator.exe” ด้านในโฟลเดอร์ที่ทำการแตกไฟล์ไว้
  4. คลิกเลือกแท็บ “AUDIO IN” บริเวณด้านบน

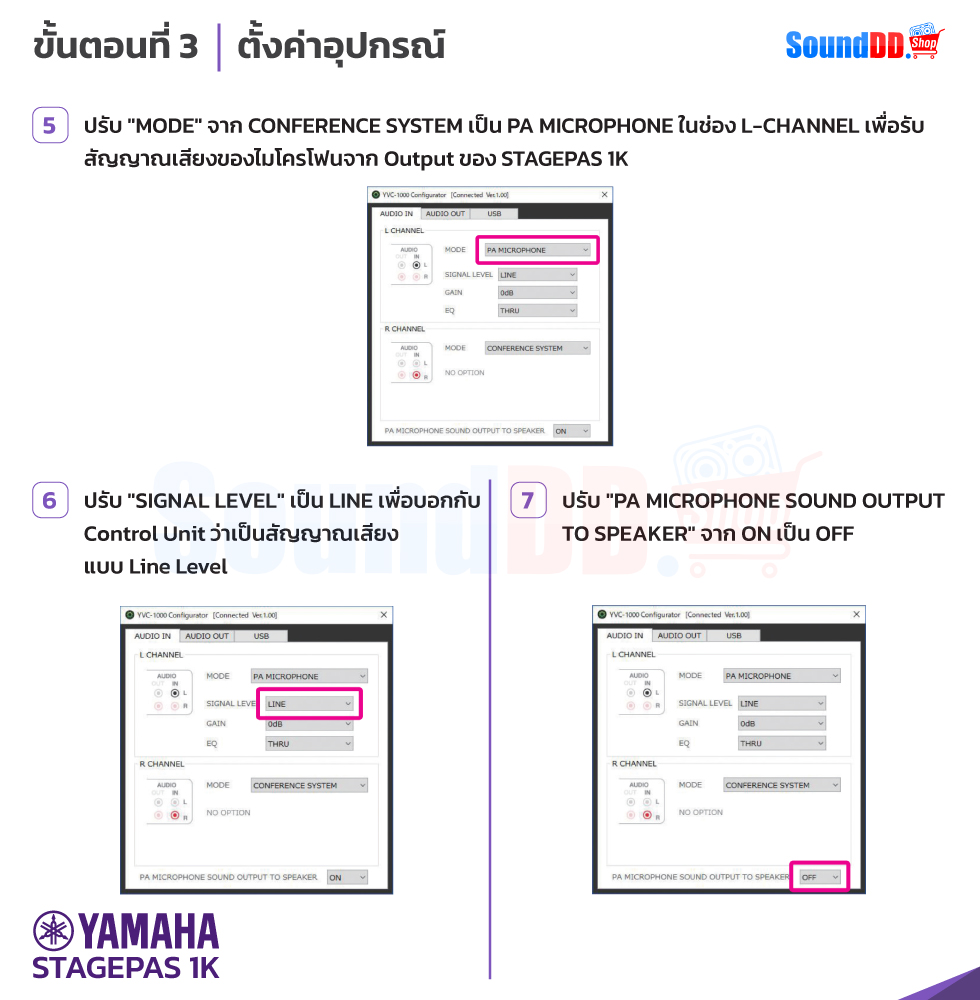

  5. ปรับ “MODE” จาก CONFERENCE SYSTEM เป็น PA MICROPHONE ในช่อง L-CHANNEL เพื่อรับสัญญาณเสียงของไมโครโฟนจาก Output ของ STAGEPAS 1K
  6. ปรับ “SIGNAL LEVEL” เป็น LINE เพื่อบอกกับ Control Unit ว่าสัญญาณเสียงที่ส่งมาเป็น Line Level
  7. ปรับ “PA MICROPHONE SOUND OUTPUT TO SPEAKER” จาก ON เป็น OFF

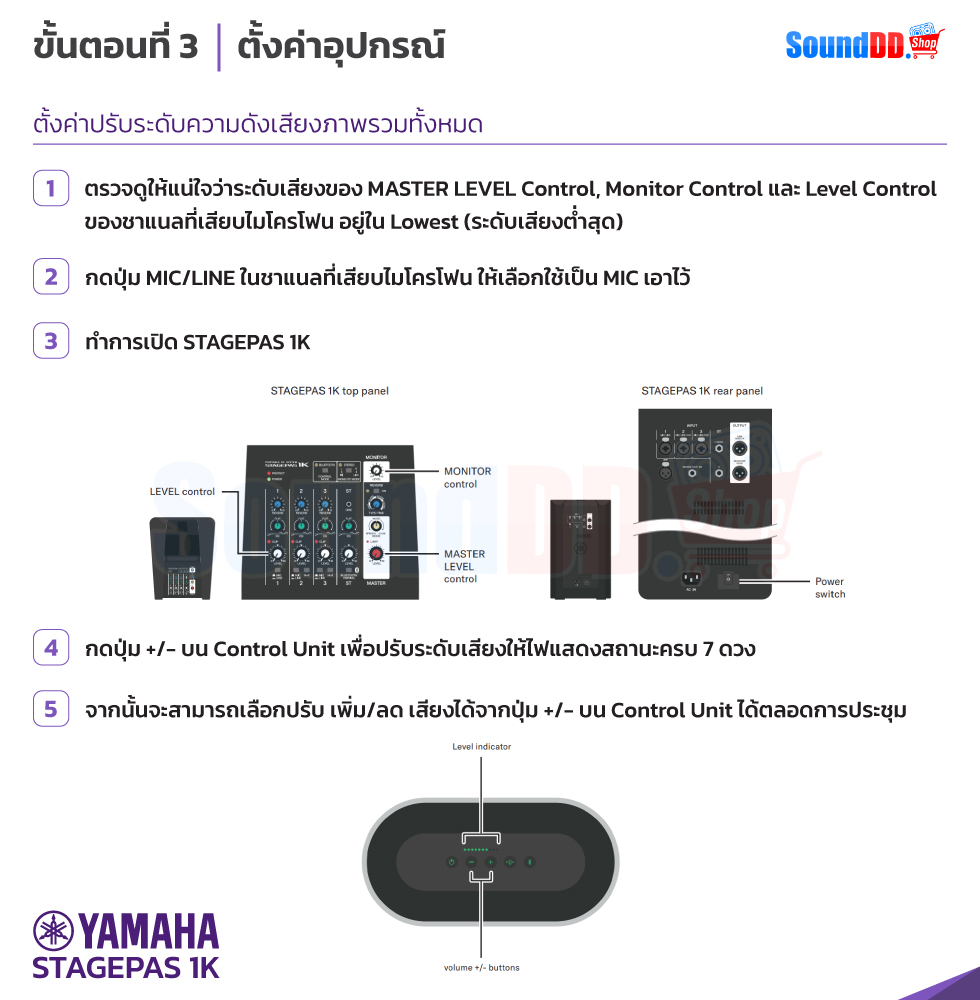

ตั้งค่าปรับระดับความดังภาพรวมของเสียงทั้งหมด

  1. ตรวจดูให้แน่ใจว่าระดับเสียงของ Master Level Control, Monitor Control และ Level Control ของชาแนลที่เสียบไมโครโฟนอยู่ใน Lowest (ระดับเสียงต่ำสุด)
  2. กดปุ่ม MIC/LINE บน STAGEPAS 1K ในชาแนลที่ทำการเสียบไมโครโฟนไว้ ให้เลือกใช้เป็น MIC
  3. ทำการเปิด STAGEPAS 1K
  4. กดปุ่ม +/- บน Control Unit เพื่อปรับระดับเสียงให้ไฟแสดงสถานะครบ 7 ดวง
  5. จากนั้นจะสามารถเลือกปรับ เพิ่ม/ลด เสียงได้จากปุ่ม +/- บน Control Unit ได้ตลอดการประชุม

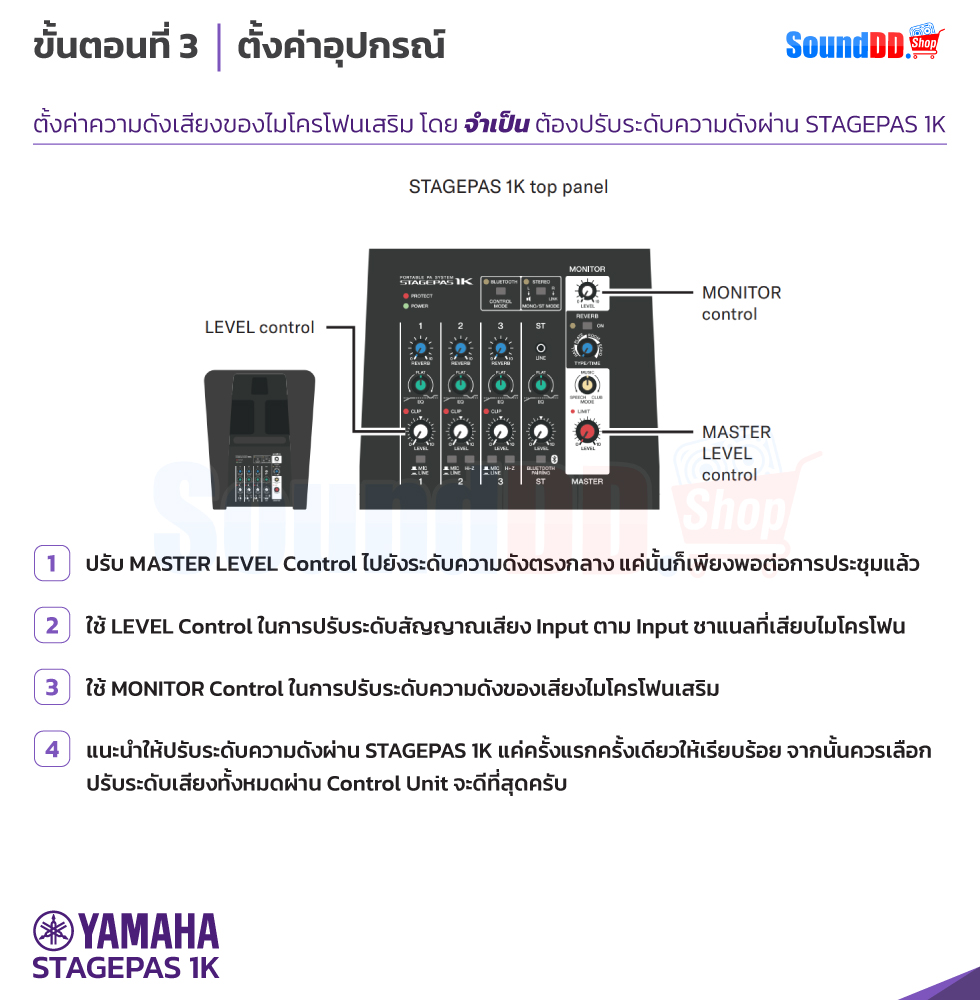

ตั้งค่าความดังเสียงของไมโครโฟนเสริม โดย จำเป็น ต้องปรับระดับความดังผ่าน STAGEPAS 1K

  1. ปรับ MASTER LEVEL Control ไปยังระดับความดังตรงกึ่งกลาง ก็เพียงพอต่อการใช้งานแล้ว
  2. ใช้ LEVEL Control ในการปรับระดับสัญญาณเสียง Input ตามความต้องการ
  3. ใช้ MONITOR Control ในการปรับระดับความของเสียงไมโครโฟน
  4. แนะนำให้ปรับระดับความดังผ่าน STAGEPAS 1K แค่ครั้งแรก ครั้งเดียวให้เรียบร้อย จากนั้นควรปรับระดับเสียงทั้งหมดผ่าน Control Unit จะดีที่สุดครับ

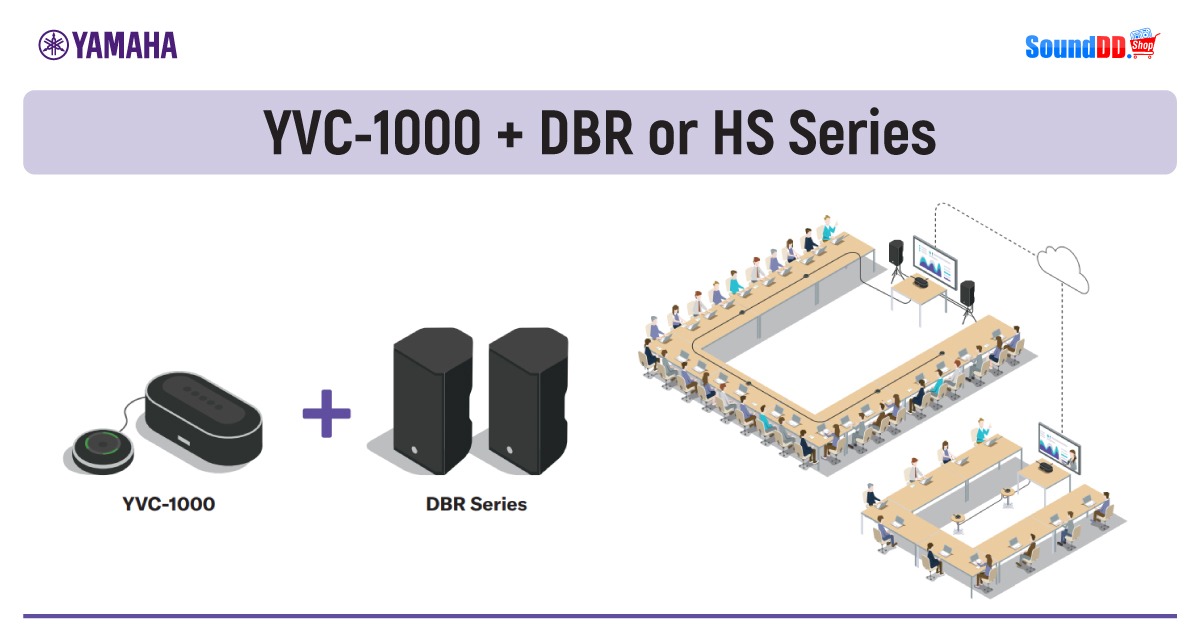

YVC-1000 กับ DBR และ HS

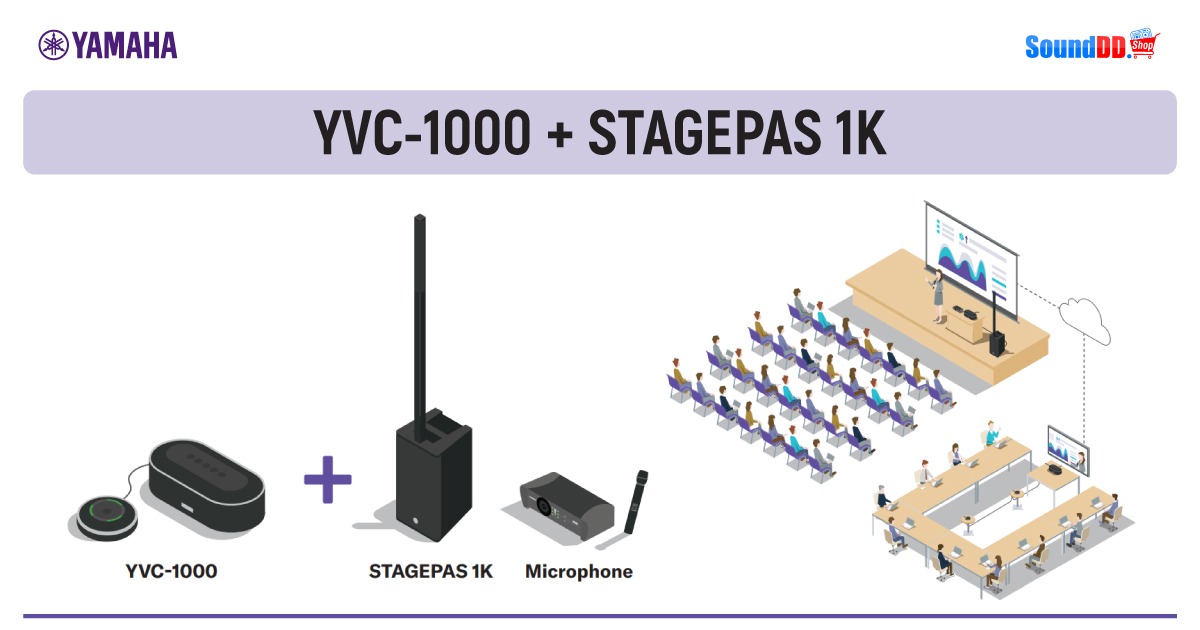

YVC-1000 กับ STAGEPAS 1K

สรุป


นับว่าเป็นการอัพเกรดระบบได้อย่างยอดเยี่ยม เพียงแค่เพิ่มลำโพงเข้าไป ก็ให้การใช้งานที่หลากหลายขึ้นกว่าเดิมอย่างมาก ช่วยให้เรามีทางเลือกในการใช้งานที่มากขึ้น หวังว่าบทความนี้จะช่วยให้เพื่อนๆ สามารถติดตั้ง YVC-1000 ร่วมกับลำโพง PA ได้อย่างถูกต้อง หากเพื่อนๆ ชอบบทความสอนติดตั้งแนวนี้ รบกวนกดแชร์เพื่อเป็นกำลังใจให้กับทีมงาน วันนี้ผมต้องขอตัวลาไปก่อน สวัสดีครับ ~

ขอบคุณข้อมูลจาก PDF
